Neden bileme?
Neden takım bileme?
Her ay atölyelerde onlarca karbür takım, kesici kenarındaki birkaç mikronluk aşınma yüzünden hurdaya ayrılıyor. WOXER YC-05QD o mikronları geri getirir — orijinal geometriyle, kendi atölyenizde, dakikalar içinde.
M.01
0+
Takım geometrisi
Freze, küre, pah ve matkap profilleri
M.02
0mm
Konumlama hassasiyeti
X / Y / Z eksenlerinde tekrarlanabilir
M.03
≥%0
Performans geri kazanımı
Yeni takıma yakın kesme kalitesi
M.04
%0
Maliyet düşüşü
Takım harcamasında %30 – %60 tasarruf
ÖnceSonra
Önce / Sonra
Kaydırın,
Kaydırın,
farkı görün.

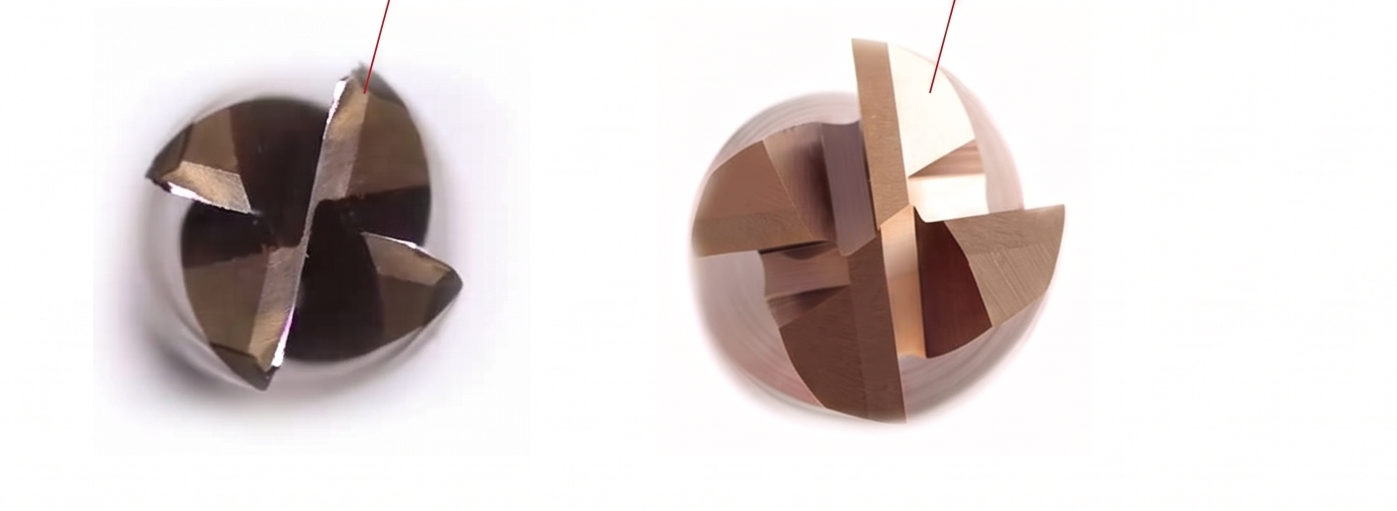

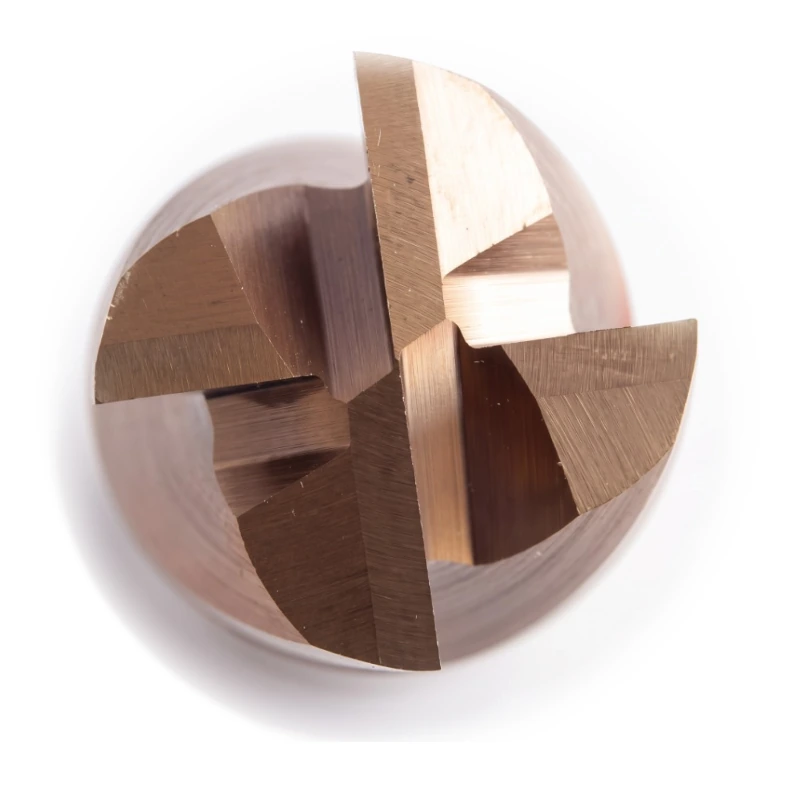

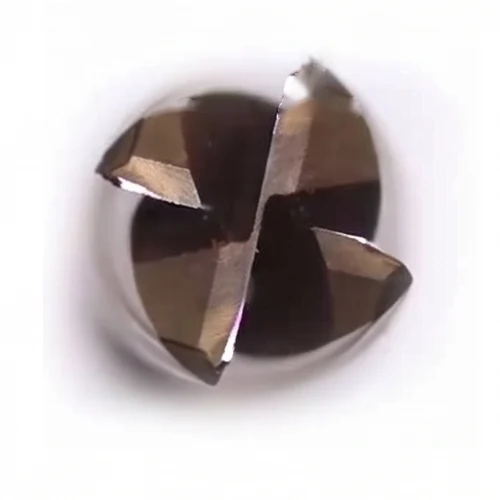

Aynı 4 ağızlı karbür freze. Solda kırık ve yuvarlanmış kesici kenar, sağda YC-05QD ile yeniden taşlanmış keskin, simetrik geometri.
- KESİCİ KENARMikro kırıklar ve yuvarlanma giderilir, kenar keskinliği geri gelir.
- AÇILARTalaş ve boşluk açıları orijinal değerlerine göre yeniden oluşturulur.
- SİMETRİTüm ağızlar eşit taşlanır; salgısız, dengeli talaş yükü.
İleri teknoloji & optimizasyonSadece bilemez.
Sadece bilemez.
Optimize eder.
Kanal şeklini ve açısını gerçek çalışma koşullarınıza göre düzenler. Takım yalnızca onarılmaz, işinize göre iyileştirilir.
≥95%
Performans geri kazanımı
Geometrik açılar ve kesici kenar kalitesi hassasiyetle geri kazanılır; kesme performansı yeni takıma yaklaşır.
AI uzman sistem
Kesme çapını girin; ondalıklı çaplar dahil bileme programı otomatik hesaplanır.
Kapalı döngü prob
Ölçüm – bileme – yeniden muayene döngüsü ile hata olasılığı ortadan kalkar.
%30 – %60 maliyet düşüşü
Takım ömrü katlanır, yatırım kısa sürede kendini amorti eder.
Minimal arayüz
10" HD dokunmatik ekran ve kılavuzlu programlama. Operatör bağımlılığı en aza iner.
750 W mil · 5000 d/dkA 360°
Kapalı döngü kontrol
Tahmin yok.
Tahmin yok.
Sadece ölçüm.
Her bileme, ölçümle başlar ve ölçümle biter. Sonuç tolerans dışındaysa makine kendini düzeltir.
- 01
Ölç
Prob, takımın mevcut çapını ve aşınma profilini çevrimiçi olarak okur.
- 02
Hesapla
AI uzman sistem bileme stratejisini ve eksen koordinatlarını oluşturur.
- 03
Bile
4 eksen senkron hareketle elmas taş kanalları ve açıları yeniden forma sokar.
- 04
Doğrula
Yeniden ölçüm; sapma varsa düzeltme paso otomatik uygulanır.
Geniş takım uyumluluğu22 geometri.
22 geometri.
Tek makine.
Yüksek hassasiyetli bileme ve onarım için optimize edilmiş endüstriyel kesici takım profilleri.
Özel geometri
Fotoğraf gönderin Takımınız listede yok mu?
Kademeli, formlu veya özel profilli takımlarınız için bileme uygunluğunu birlikte değerlendirelim.
Yakından bakınDetayda
Detayda
ustalık.

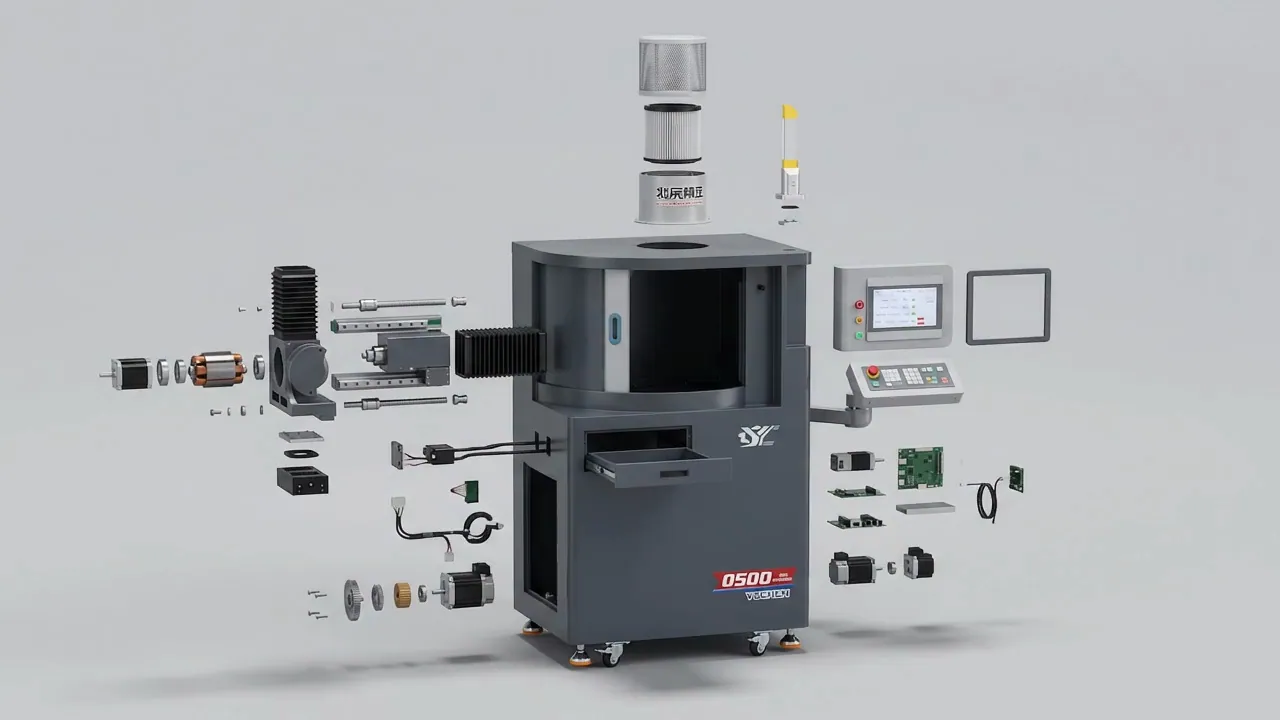

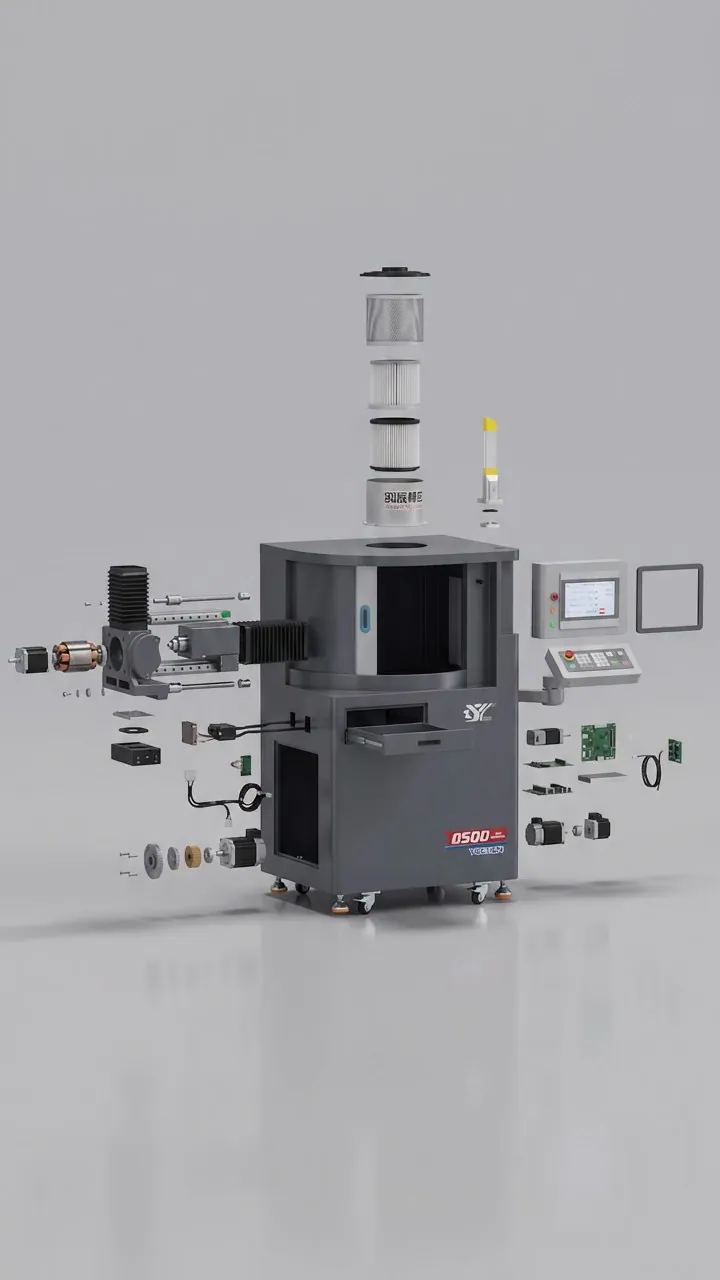

Rijit gövdeden pens setine; her bileşen üretim hattının temposuna göre seçildi.

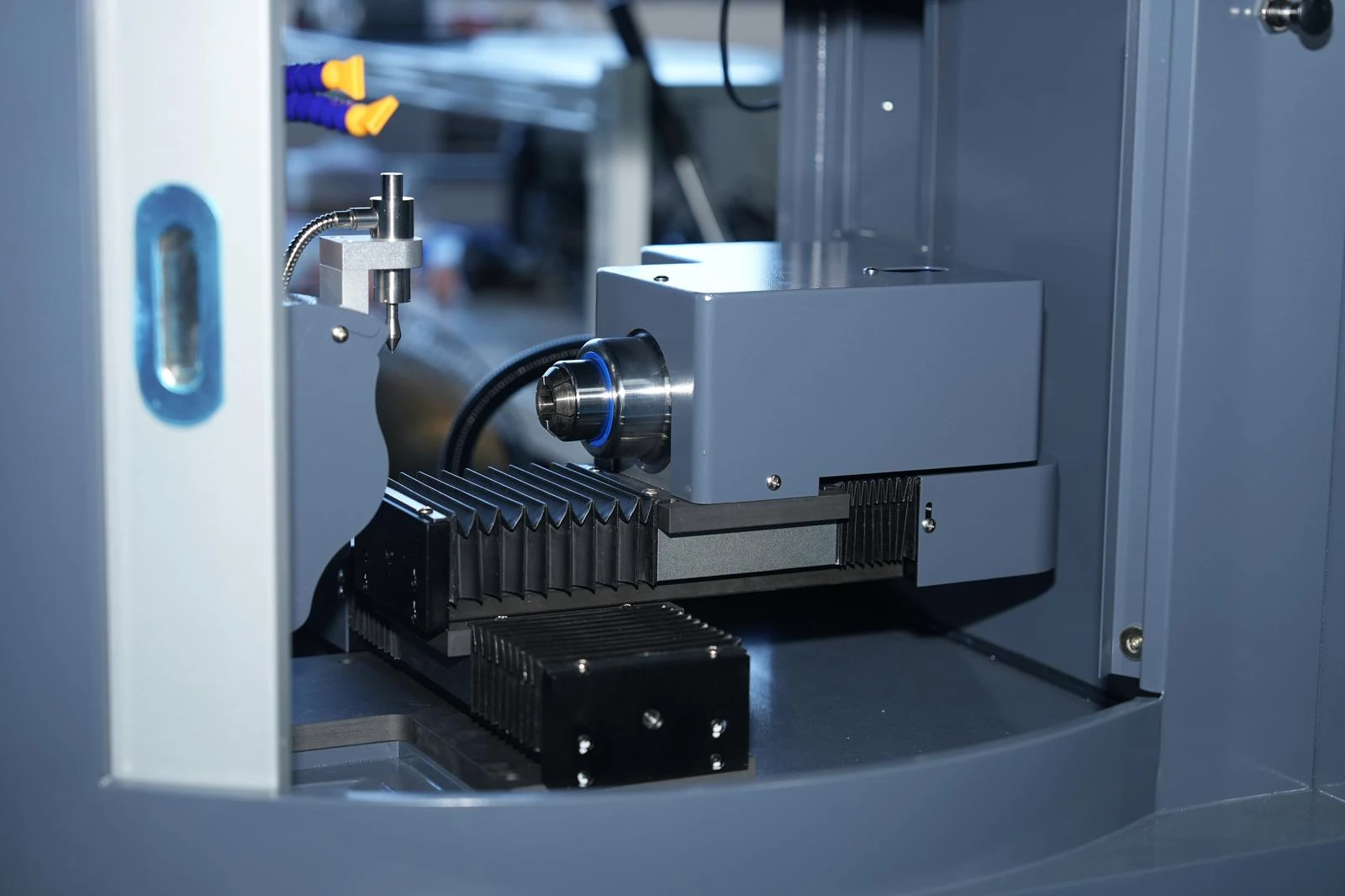

Çalışma alanıX / Y / Z lineer eksenler, körüklü koruma
01/07

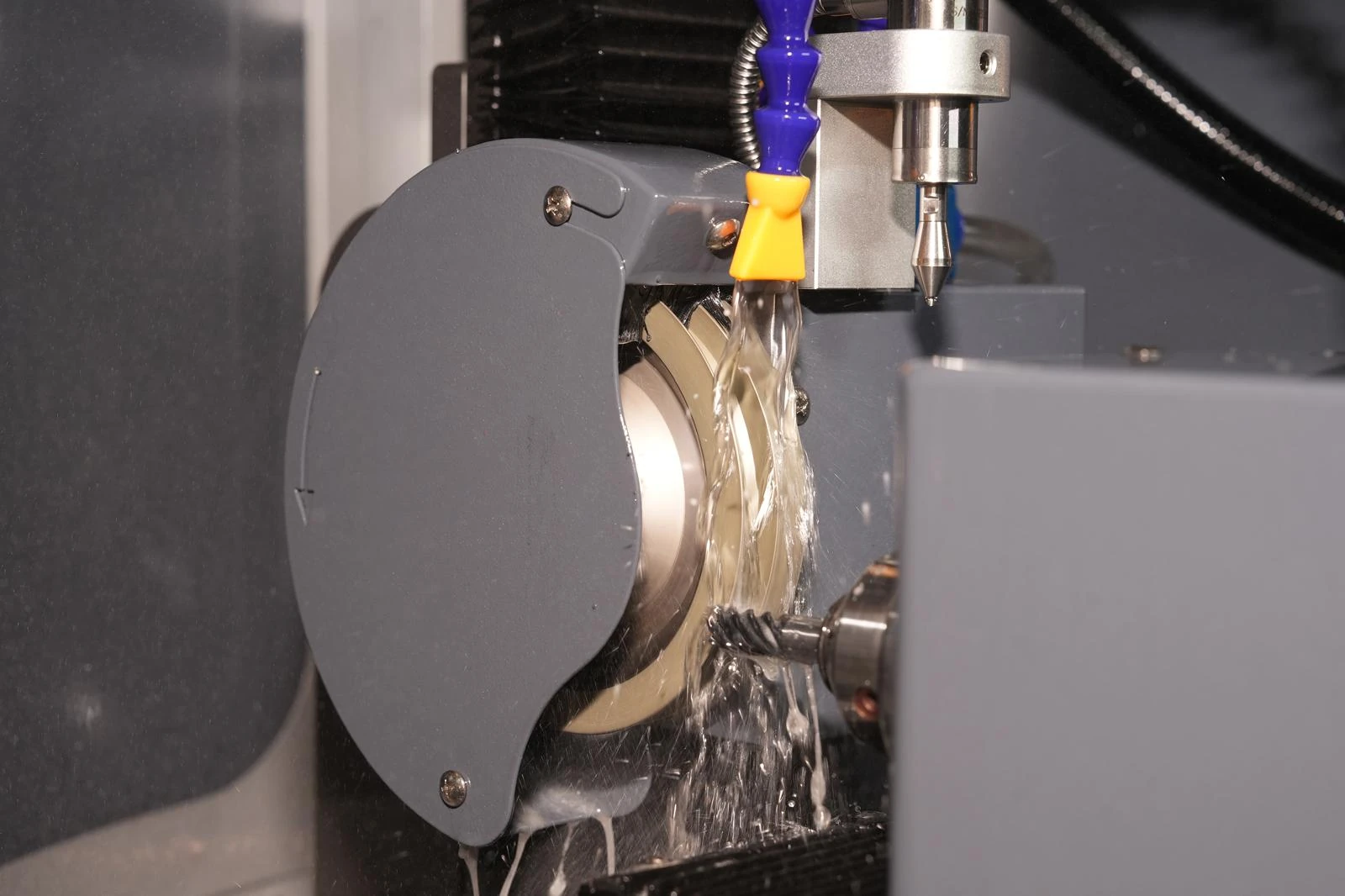

Islak taşlamaYönlendirilebilir çift soğutma nozulu

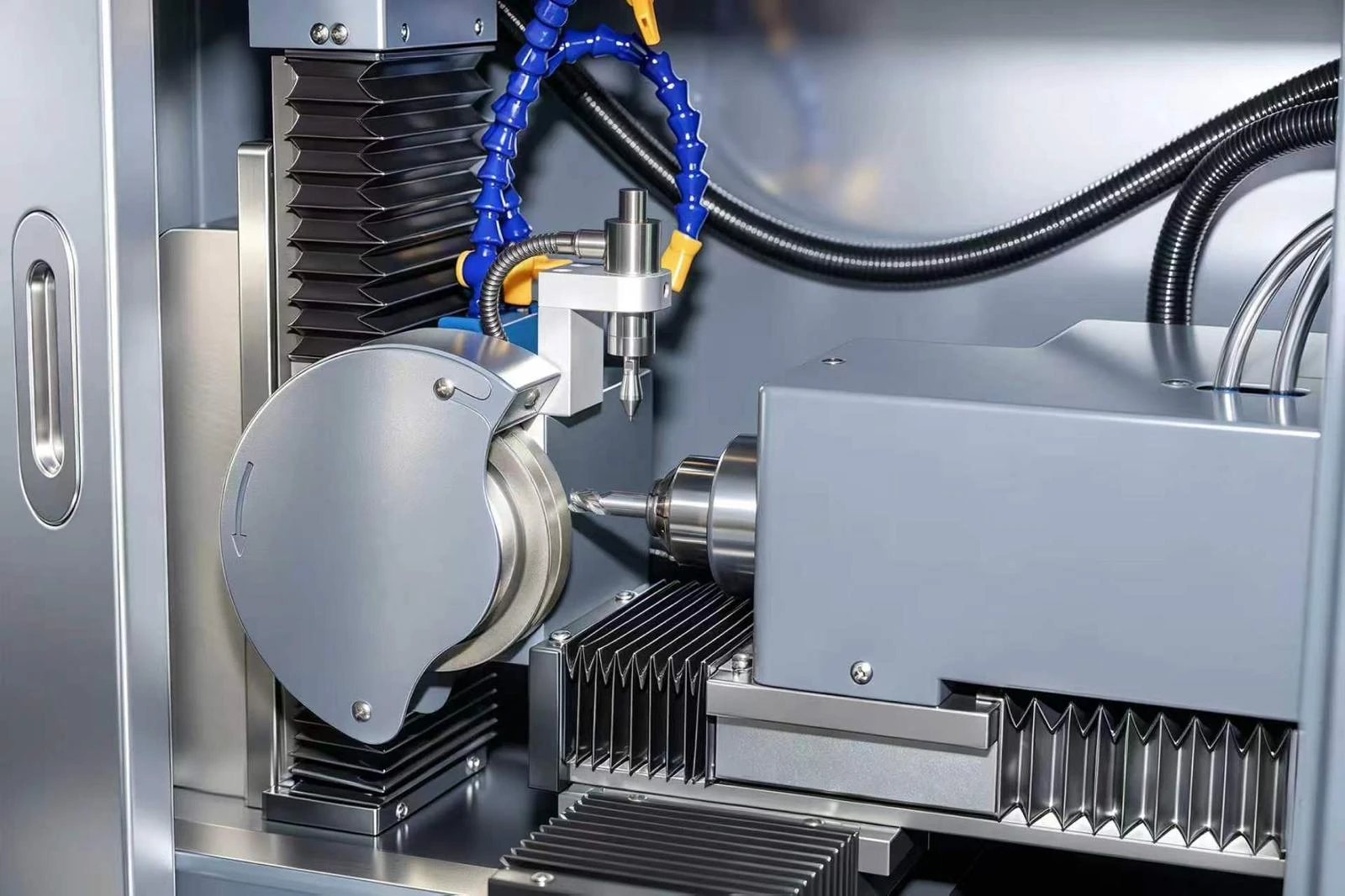

02/07Taşlama mili750 W mil · 5000 d/dk
03/07

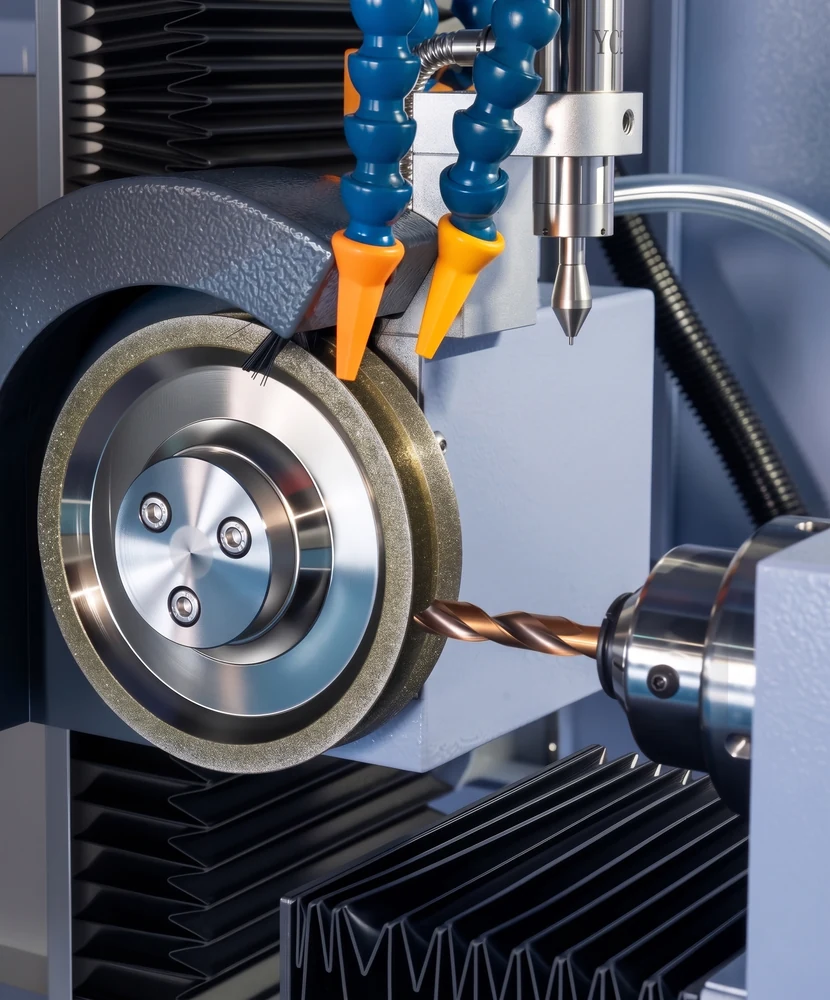

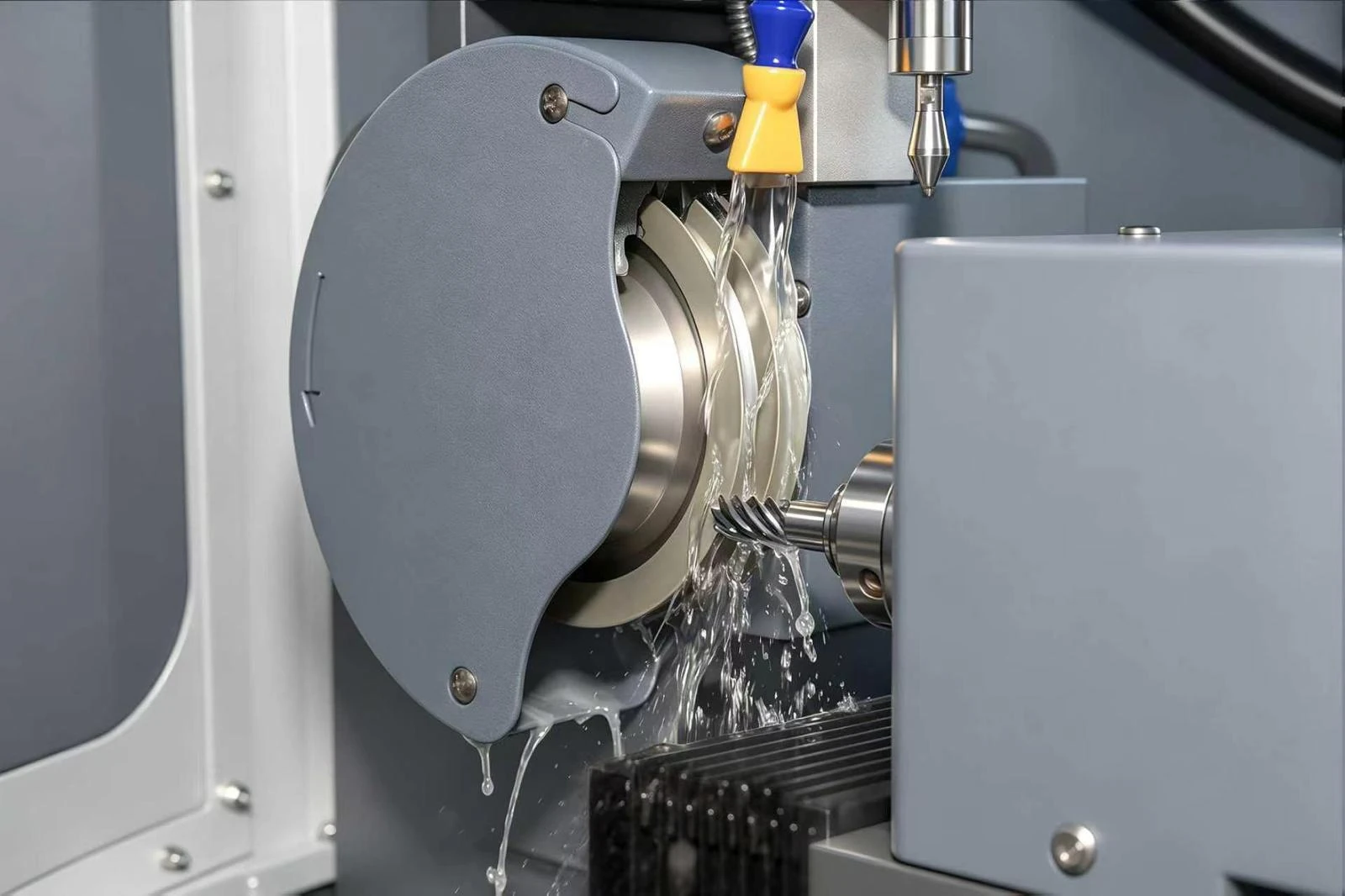

Kanal bilemeSürekli soğutma ile ısıl hasarsız taşlama
04/07

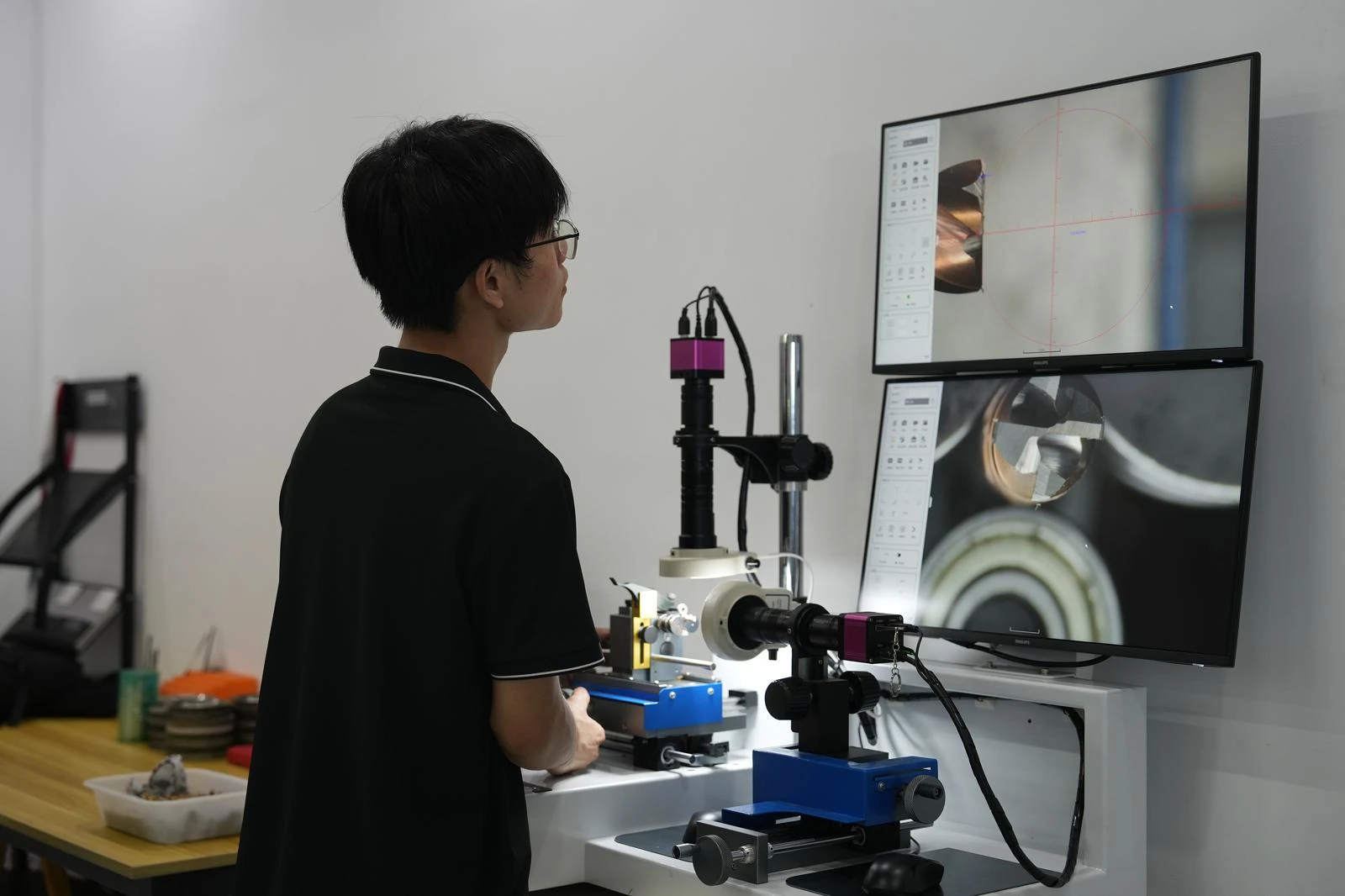

Kalite kontrolOptik ölçüm ve geometri doğrulaması
05/07

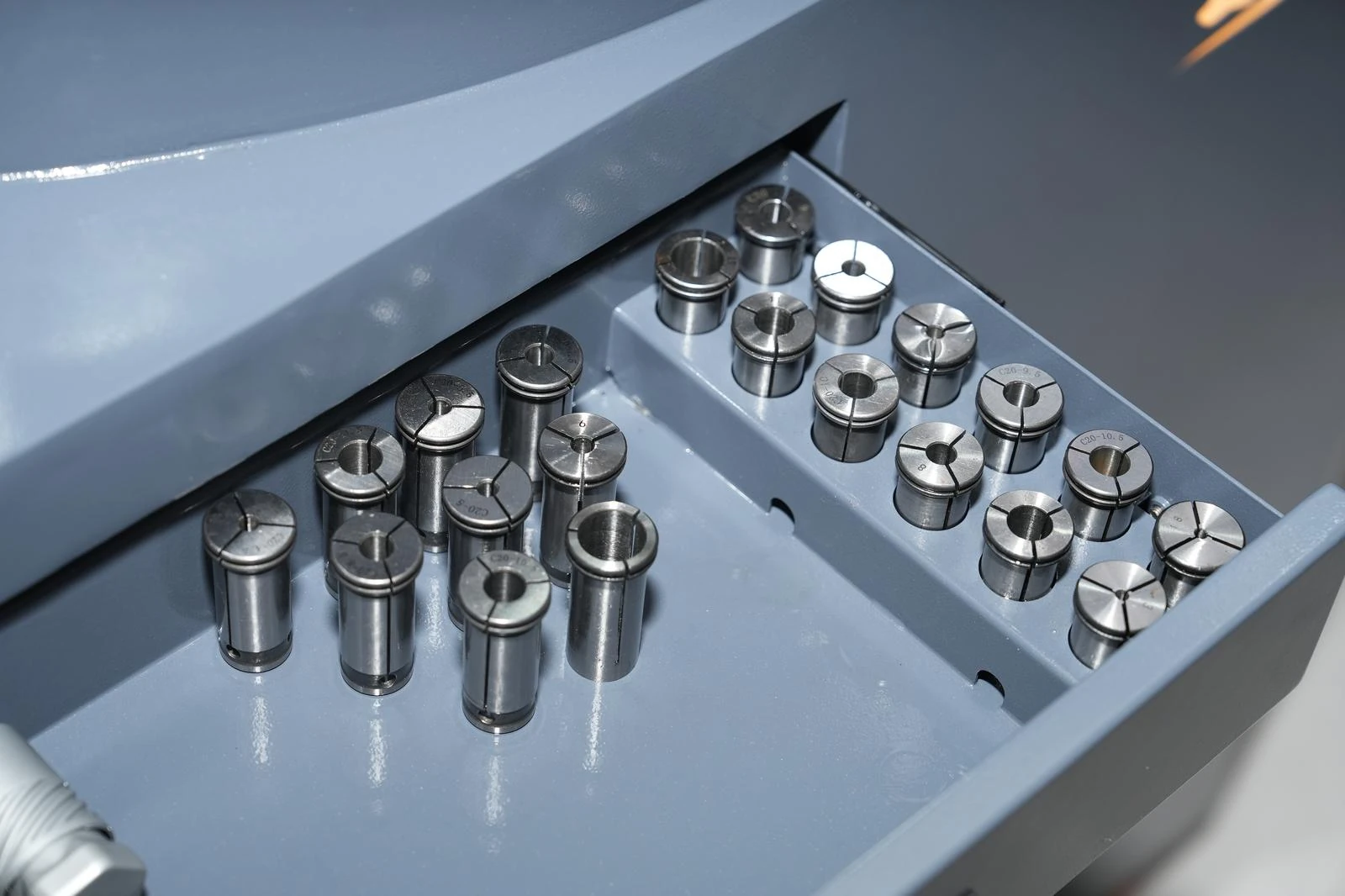

C20 pens seti3 – 16 mm arası 8 adet pens
06/07

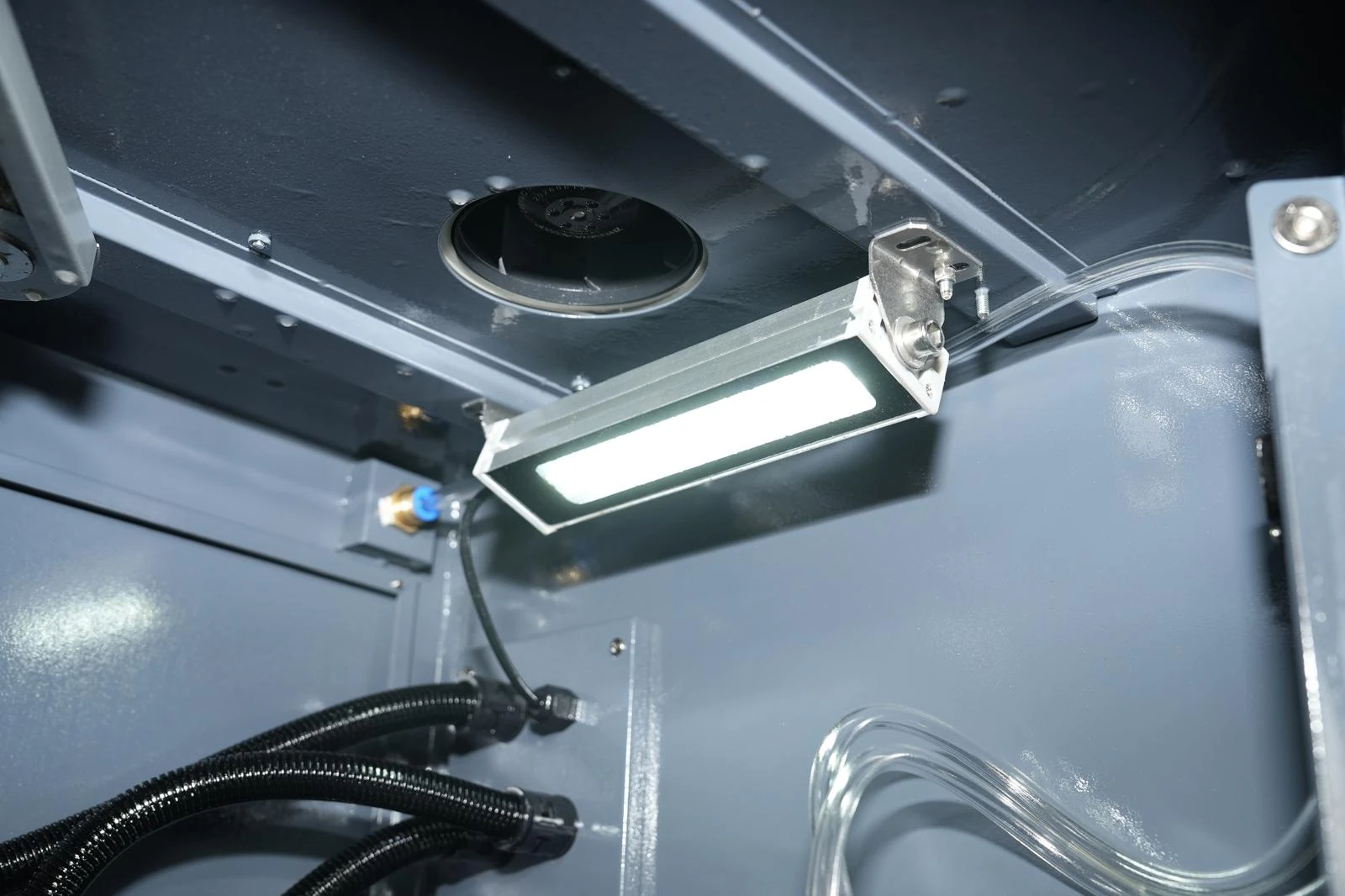

Kabin aydınlatmasıEndüstriyel LED ile net görüş
07/07Tasarruf hesaplayıcıKendi rakamlarınızla
Kendi rakamlarınızla
hesaplayın.
Aylık takım tüketiminizi girin; bileme ile yıllık ne kadar tasarruf edebileceğinizi anında görün.
5250500
250 ₺5.000 ₺10.000 ₺
%30 · temkinli%60 · yüksek
Tahmini sonuç
0 ₺
Yıllık tahmini tasarruf
* Tahmini değerdir. Gerçek tasarruf takım tipi, aşınma durumu ve kullanım yoğunluğuna göre değişir. Size özel hesap için bize ulaşın.
Yüksek hassasiyetli mühendislikTeknik
Teknik
özellikler.

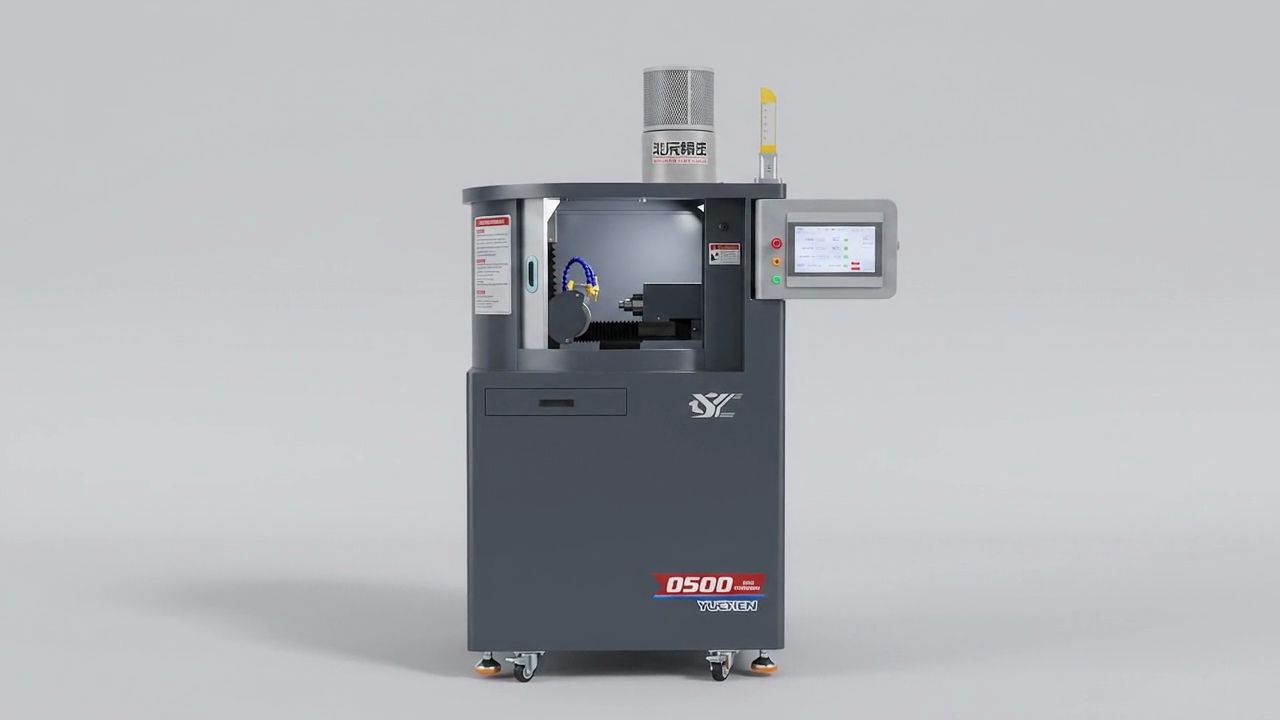

YC-05QD otomatik CNC takım bileme ve taşlama makinesi — parametreler, donanım ve kutu içeriği.
| Bileme / taşlama uzunluğu | 20 – 200 mm |
|---|---|
| Bileme çapı | 3 – 20 mm |
| Maks. sıkma / bağlama çapı | 20 mm |
| X ekseni hareketi | 128 mm |
| Y ekseni hareketi | 128 mm |
| Z ekseni hareketi | 128 mm |
| X / Y / Z konumlama hassasiyeti | ≤ 0.01 mm |
| X / Y / Z tekrarlanabilirlik | ≤ 0.01 mm |
| X / Y / Z hızlı hareket | 8 m/dk |
| A ekseni dönüş açısı | 360° |
| Maks. mil devri | 5000 d/dk |
| Çalışma voltajı | 220 V |
| Toplam güç | 2.5 kW |
| Makine ağırlığı (yaklaşık) | 200 kg |
| Makine ölçüleri (G × D × Y) | 62 × 93 × 148 cm |
| Freze sıkma yöntemi | Pnömatik çektirmeli otomatik sıkmaÖzel geliştirme |
|---|---|
| Taşlama diski mili nominal gücü | 750 WOrijinal üretici |
| X ekseni servo motor | 400 WOrijinal üretici |
| Y ekseni servo motor | 400 WOrijinal üretici |
| Z ekseni servo motor | 400 WOrijinal üretici |
| A ekseni servo motor | 400 WOrijinal üretici |
| Gövde / dökme demir modül | KK86 yüksek rijitlikli dökümÖzel geliştirme |
| Dokunmatik kontrol paneli | 10" 1K HD renkli ekranOrijinal üretici |
| Merkezi kontrol sistemi | Yüksek hassasiyetli PLCOrijinal üretici |
| Taşlama / bileme taşı diski | 1 takımMakine üzerinde entegre |
|---|---|
| Özel takım / avadanlık seti | 1 takımStandart donanım |
| Kullanım kılavuzu & dokümantasyon | 1 adetStandart donanım |
| C20 pens seti (collet) | 8 adet3 · 4 · 5 · 6 · 8 · 10 · 12 · 16 mm |
Türkiye geneli hizmetTekliften
Tekliften
üretime.
Bursa merkezli teknik ekibimiz, makineniz üretime geçene kadar yanınızda.
Teklif
İhtiyacınızı dinliyor, aynı gün proforma teklif hazırlıyoruz.
Demo
Kendi takımlarınızla canlı bileme gösterimi.
Kurulum
Fabrikanızda yerinde kurulum ve kalibrasyon.
Eğitim
Operatörlerinize kapsamlı uygulamalı eğitim.
Servis
Teknik destek, sarf ve yedek parça Bursa depomuzdan.
WOXER Kesici TakımlarKesici takım
Kesici takım
ürün gamımız.
Bileme makinesinin yanında karbür freze, torna elmas ucu, kılavuz, karbür matkap ve ölçüm aletlerinde Bursa stoğundan hızlı tedarik. MCI Tool yetkili bayisi.
FrezelemeKarbür Frezeler

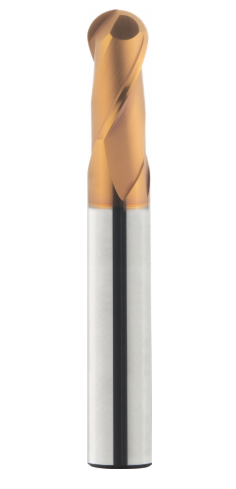

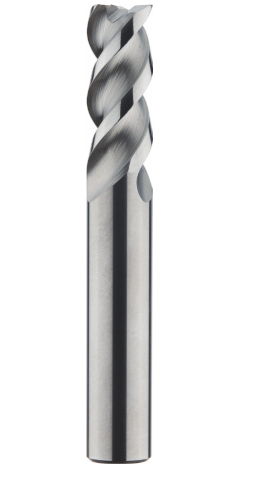

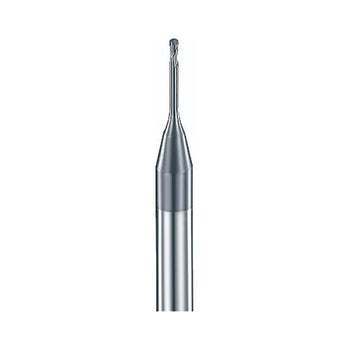

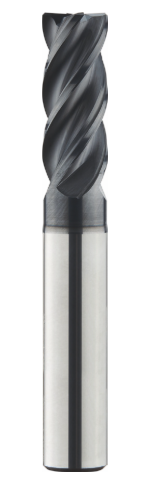

Z2–Z6 parmak, küre ve radyüslü frezeler
TornalamaTorna Elmas Uçları
ISO normunda CNMG, WNMG, DNMG…
Diş açmaKılavuz & Paftalar
Metrik, Whitworth, gaz dişleri
Kalite kontrolÖlçüm Aletleri
Kumpas, mikrometre, komparatör
Delme
Karbür Matkap & U-Drill
Yekpare karbür, içten soğutmalı, takma uçlu
Özel üretim
Özel Takımlar
Projenize özel kesici çözümler
Bileme rehberiBilmeden
Bilmeden
bilemeyin.
Matkap ve freze bilemenin püf noktaları, doğru makine seçimi ve maliyet hesabı. Tüm terimler için Takım bileme rehberi
Rehber
Bileme makinesi seçimi
Matkap bileme, alın bileme, üniversal ve CNC bileme makinelerinin farkları; seçim ölçütleri ve fiyatı belirleyenler.
Rehber
Matkap ucu bileme
Uç açısı, boşluk açısı, öz inceltme ve DIN 1412 uç formları; matkap nasıl ve ne zaman bilenir?
Rehber
Karbür freze bileme
Alın ve çevre bileme farkı, geometri değerleri, köşe kırılmaları ve bir frezenin kaç kez bilenebileceği.
Rehber
Takım bileme maliyeti
Yeni takım, dışarıda bileme ve kendi bileme makineniz: maliyet karşılaştırması ve geri ödeme hesabı.
Merak edilenlerSıkça sorulan
Sıkça sorulan
sorular.
Kesici takımlar ve talaşlı imalat üzerine teknik sorular için SSS sayfası
01YC-05QD CNC takım bileme makinesi hangi takımları bileyebilir?

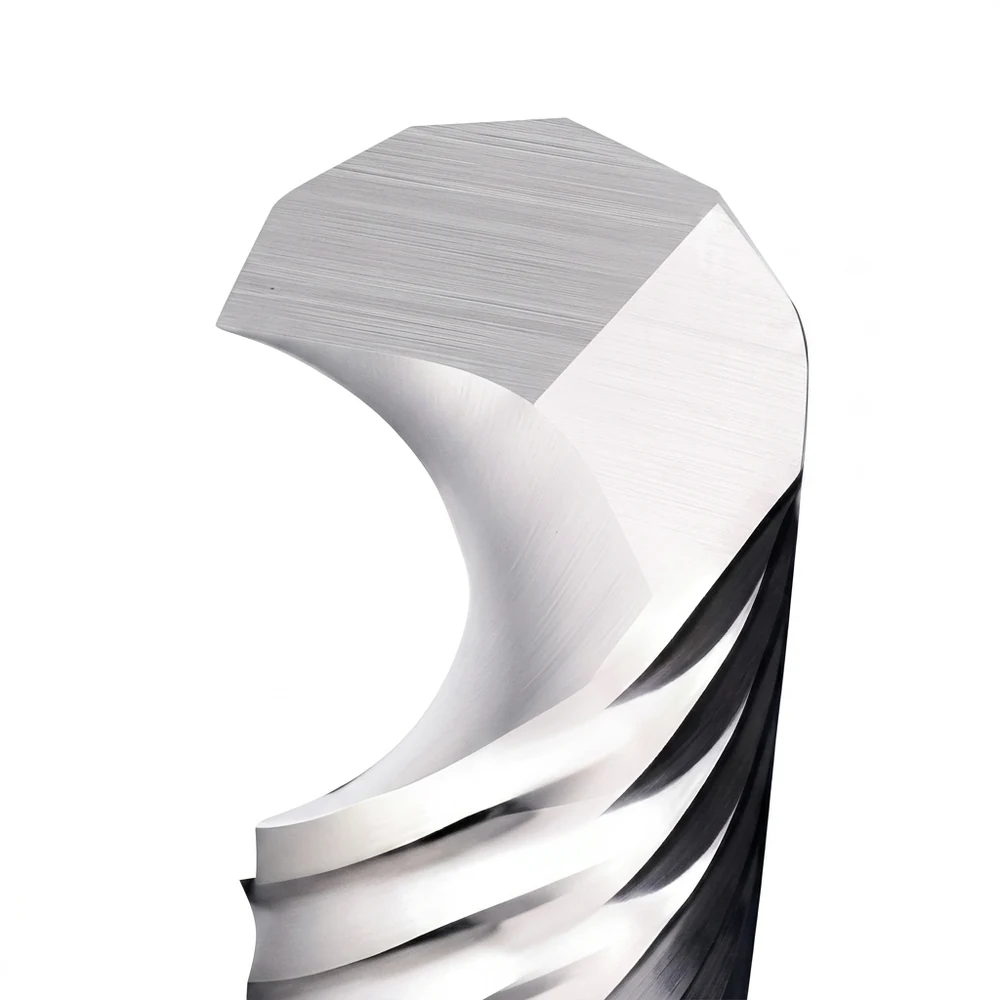

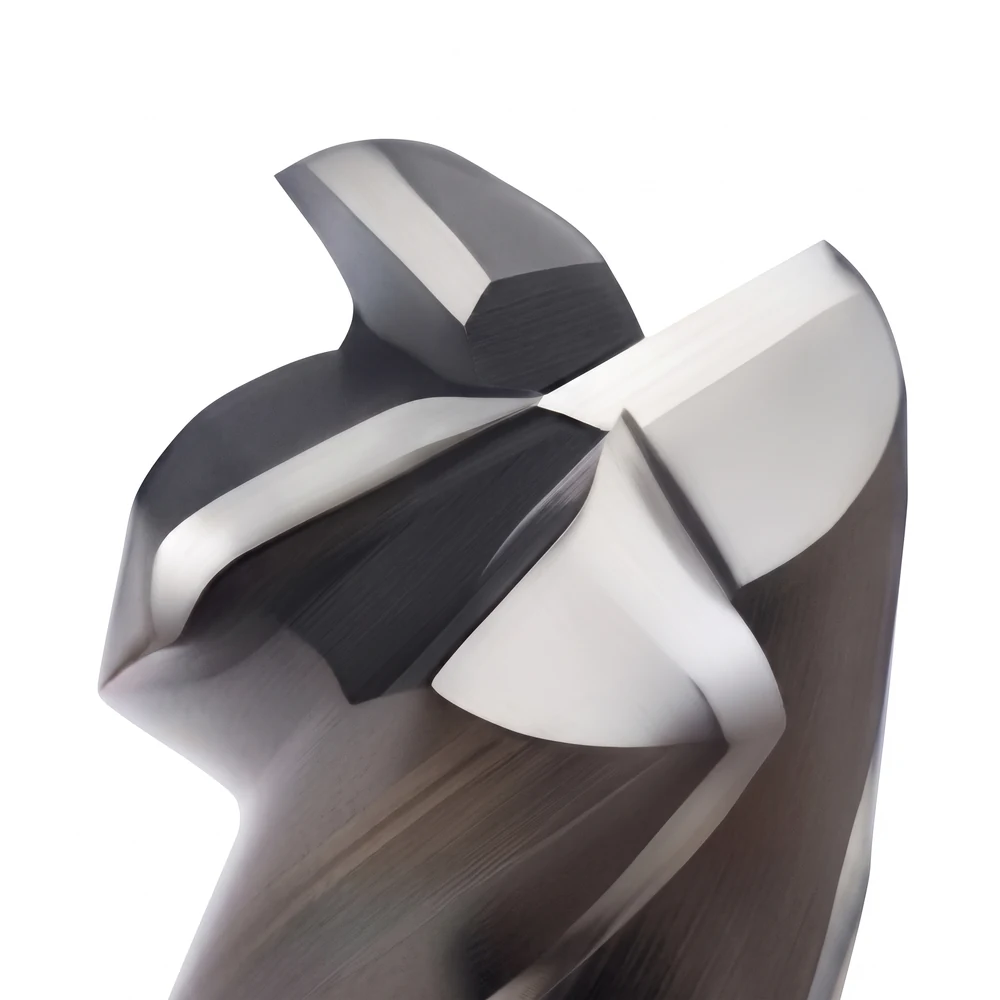

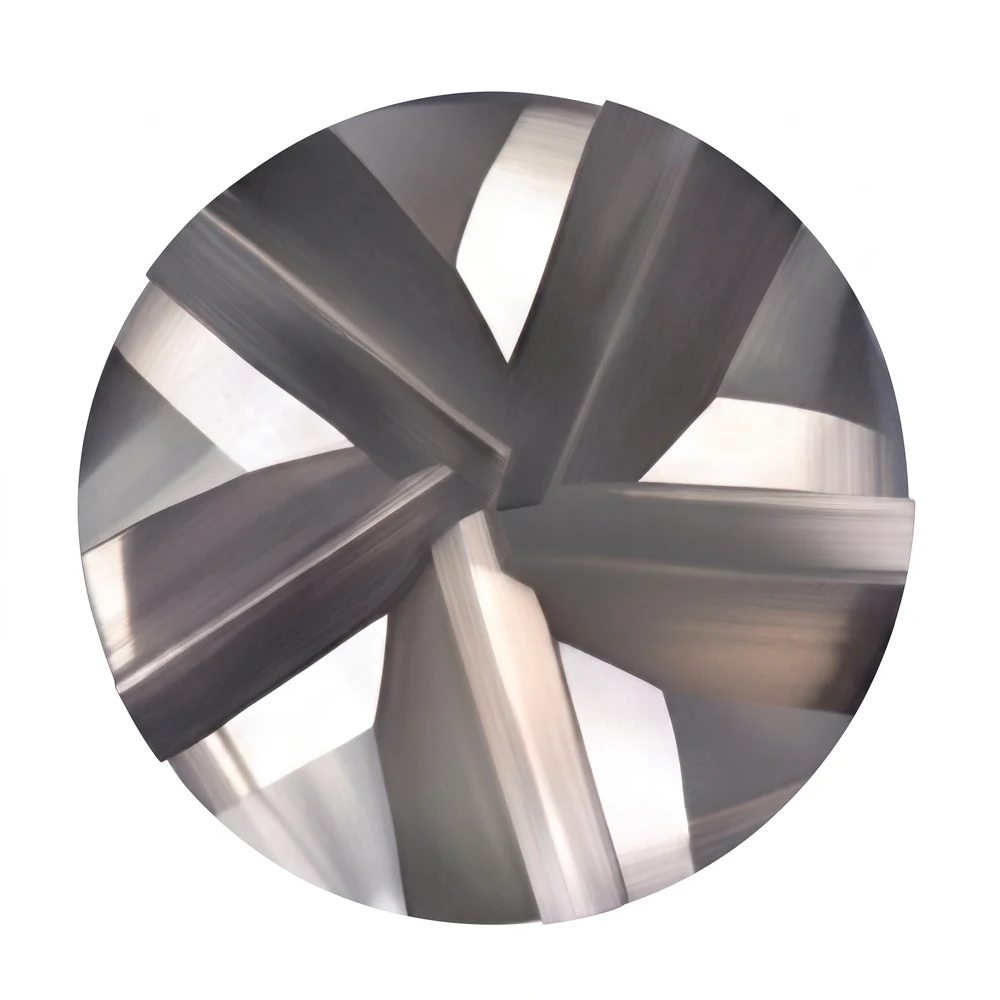

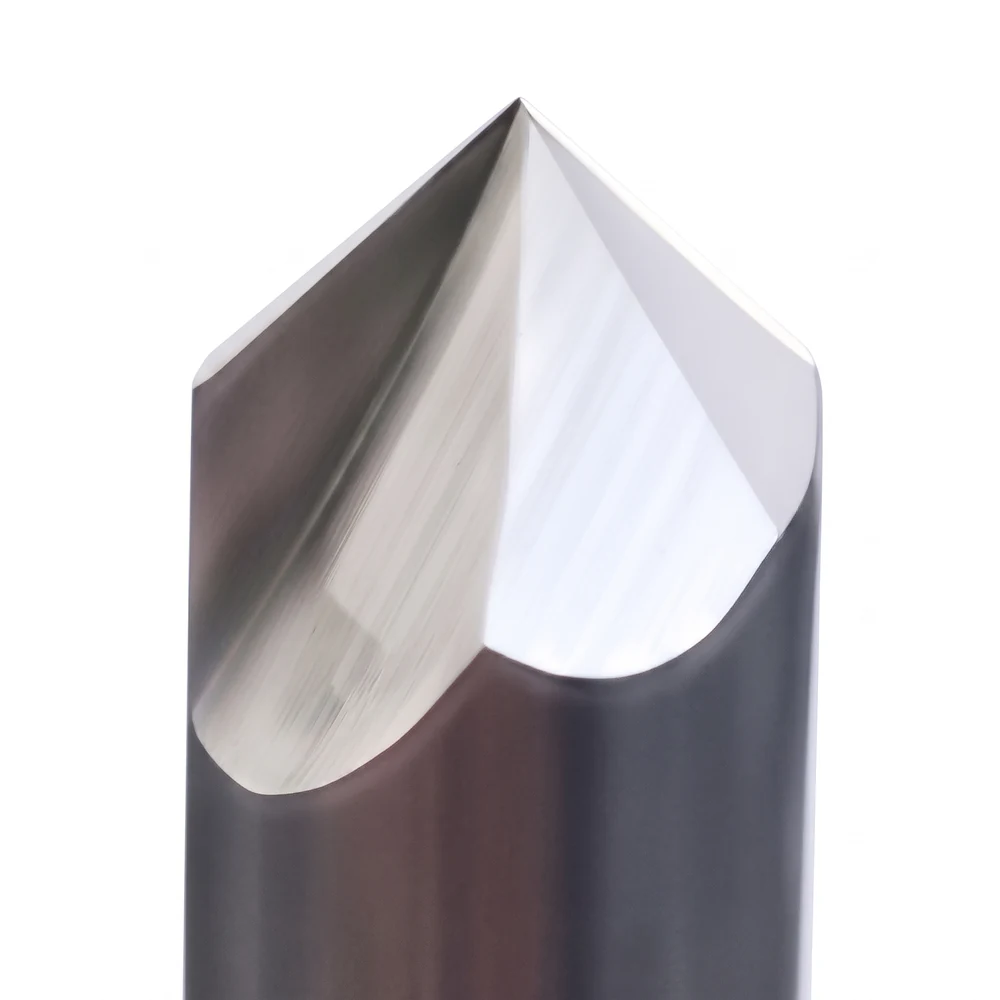

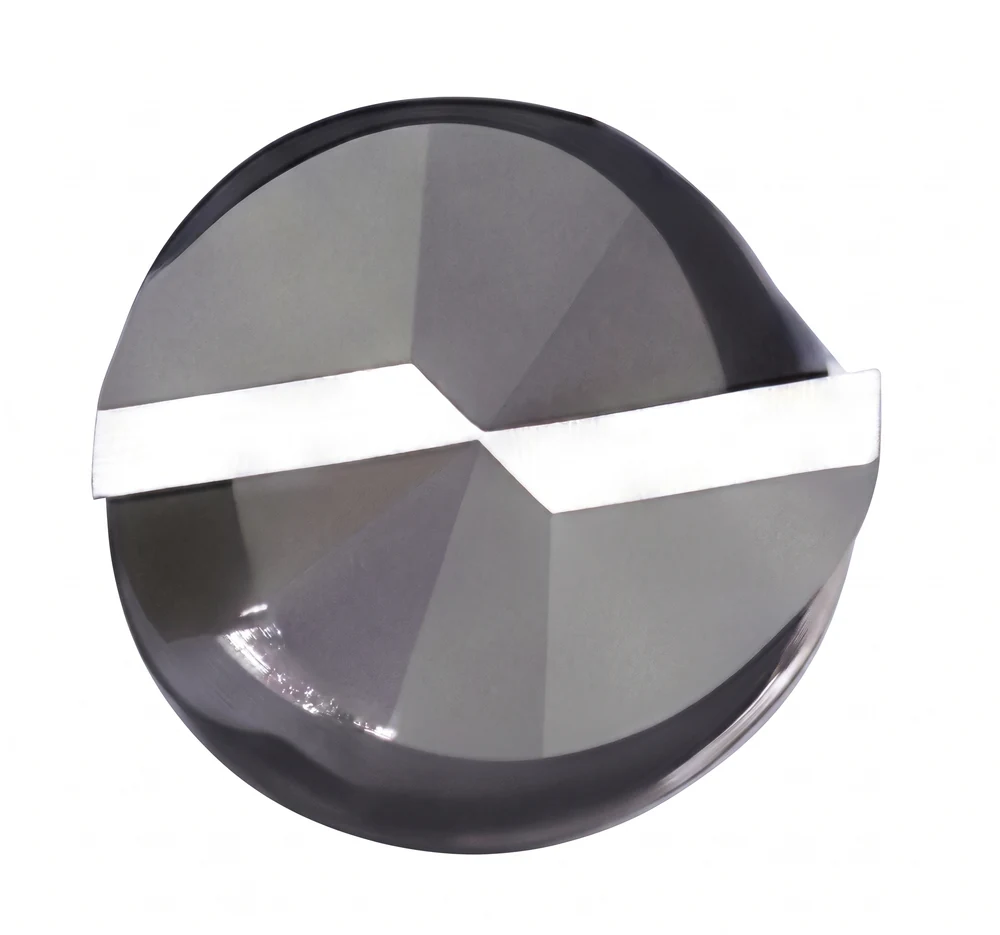

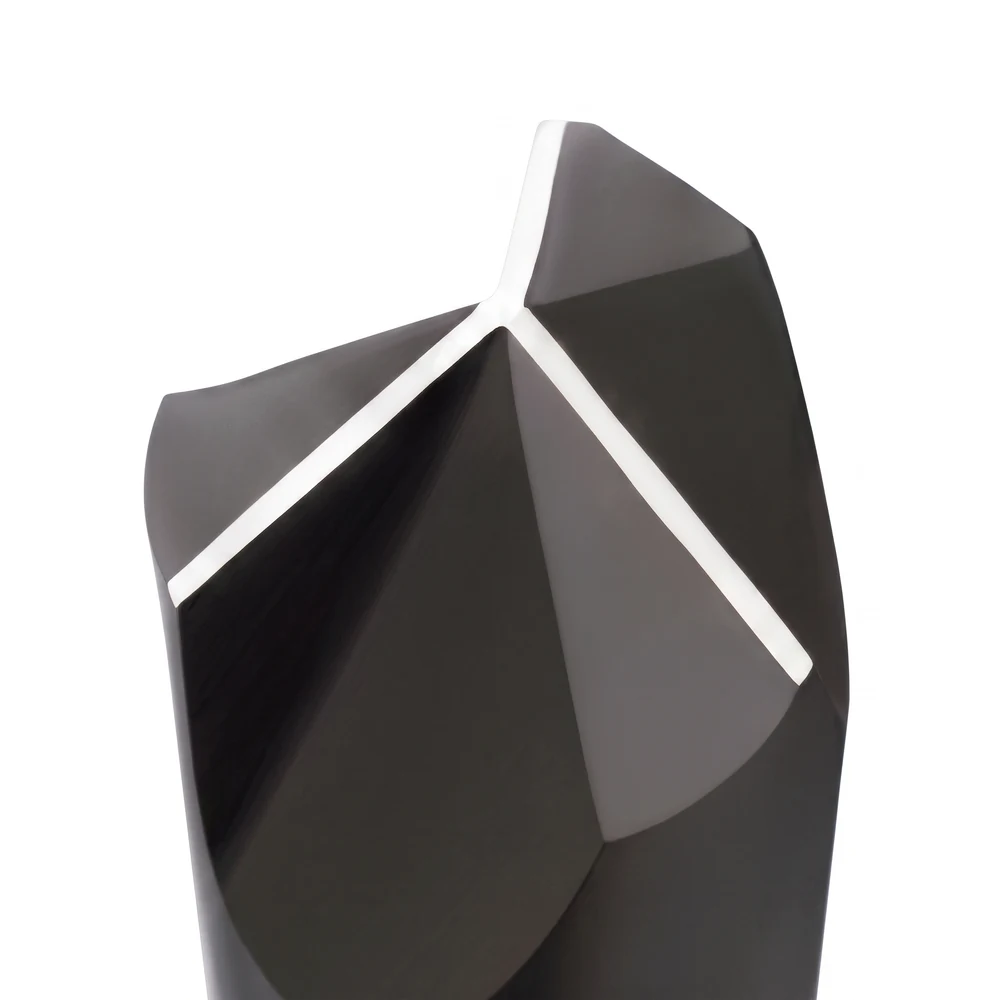

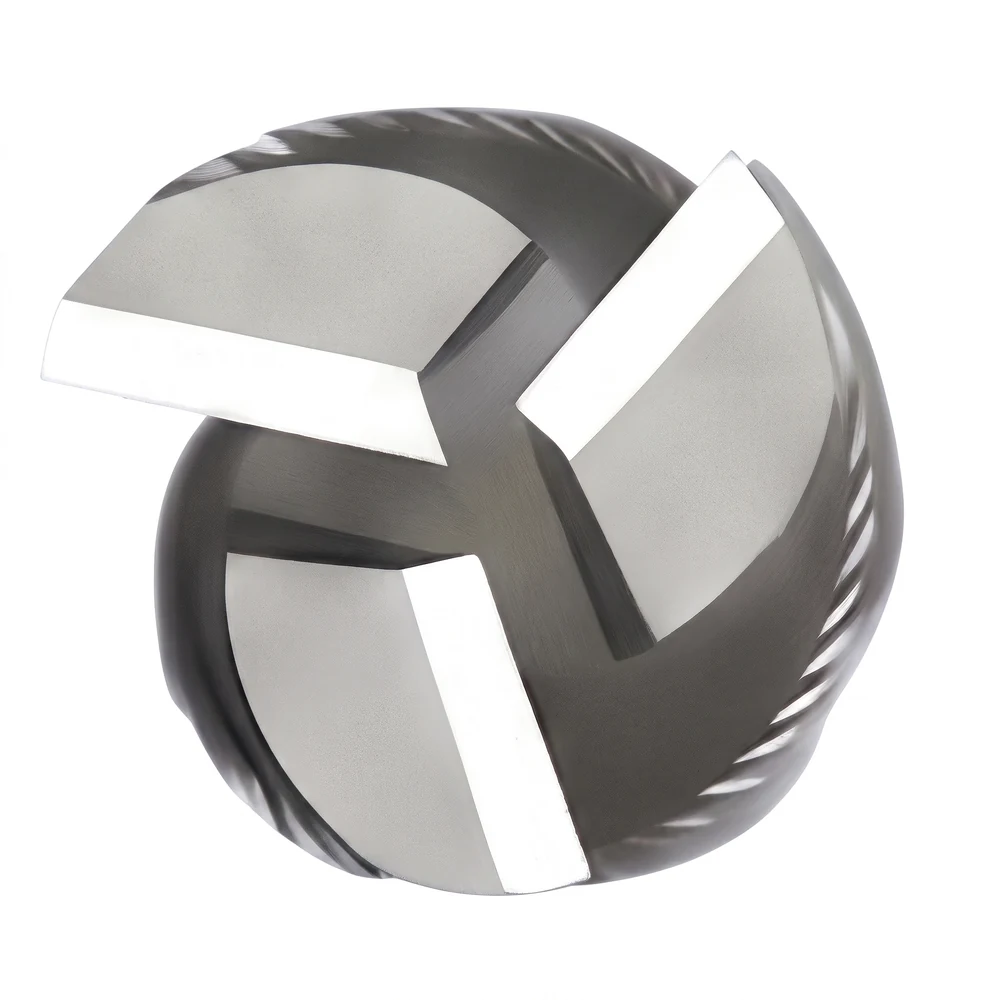

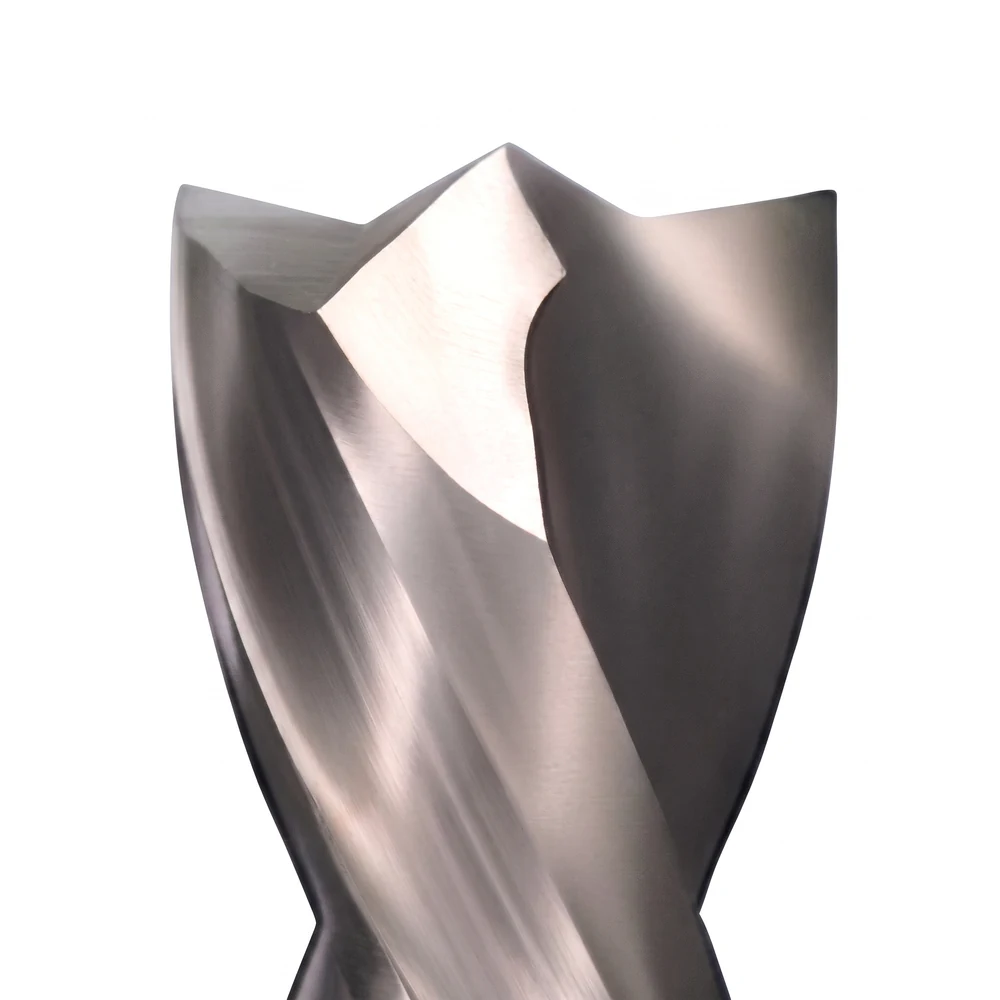

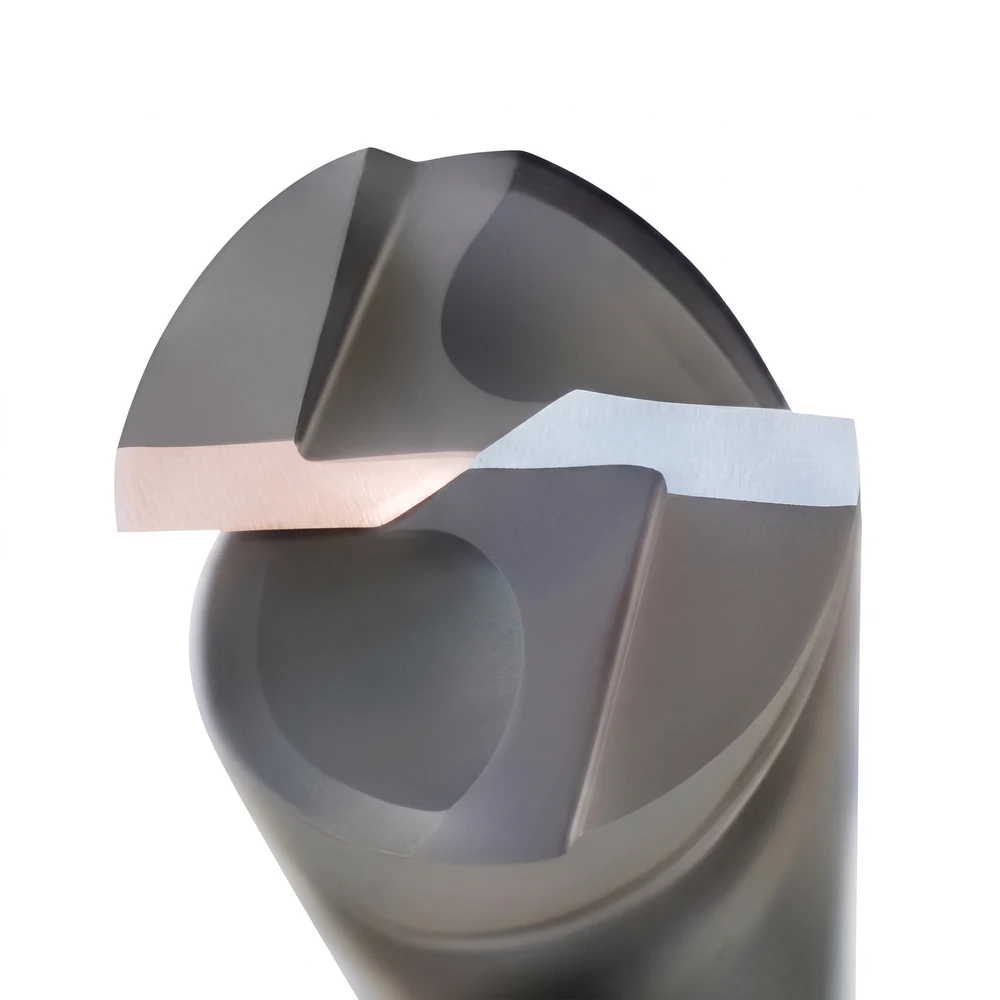

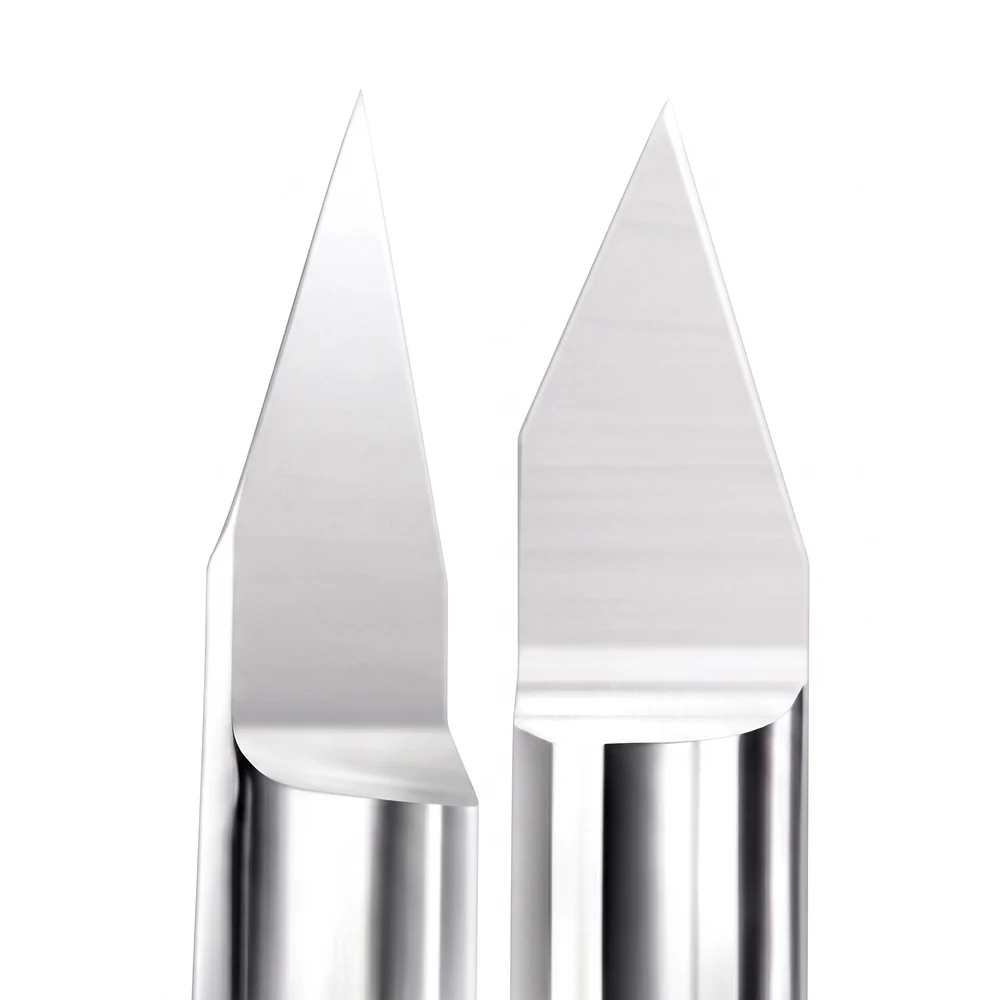

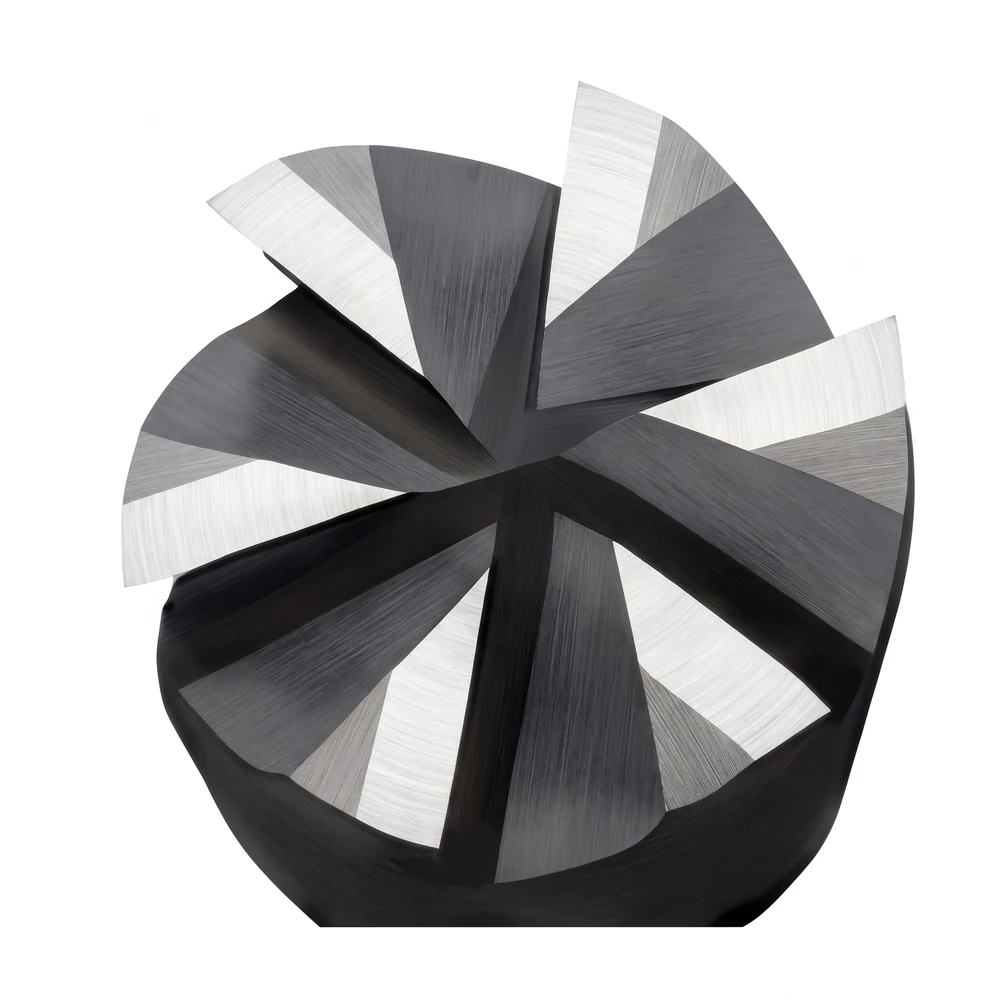

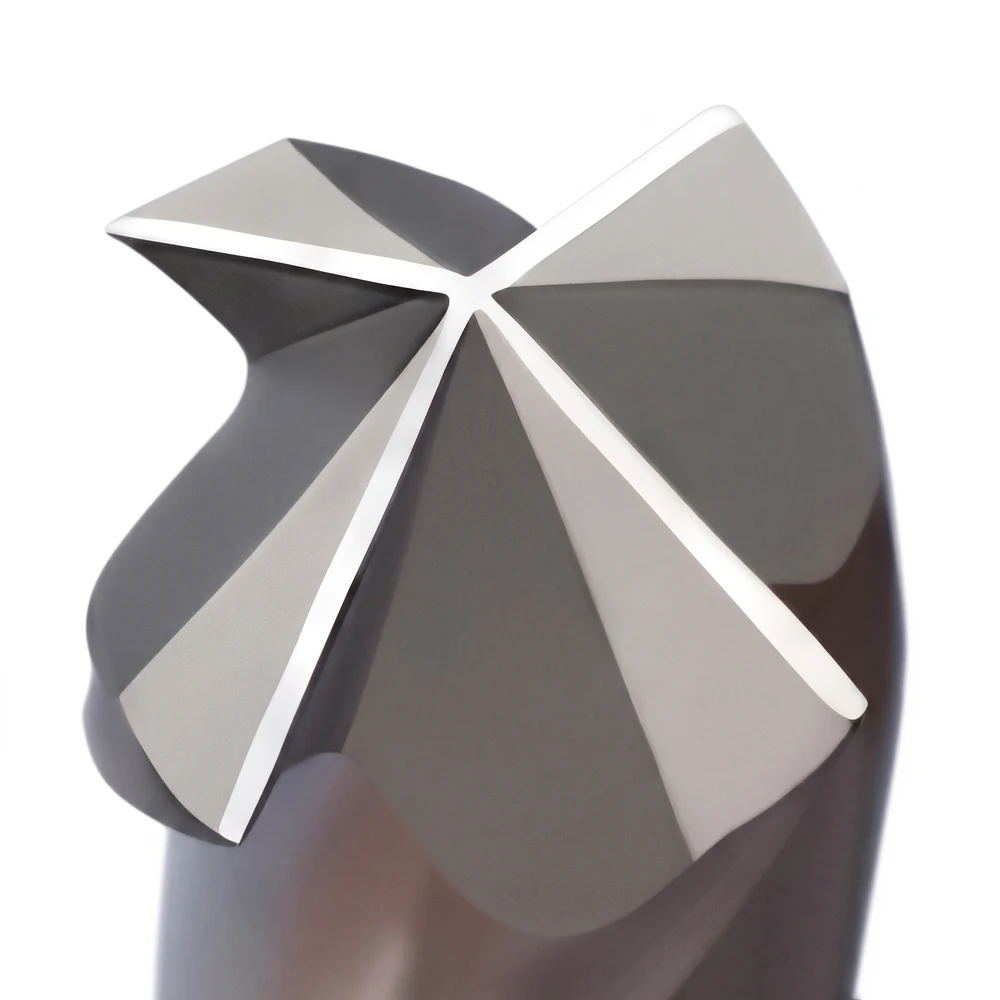

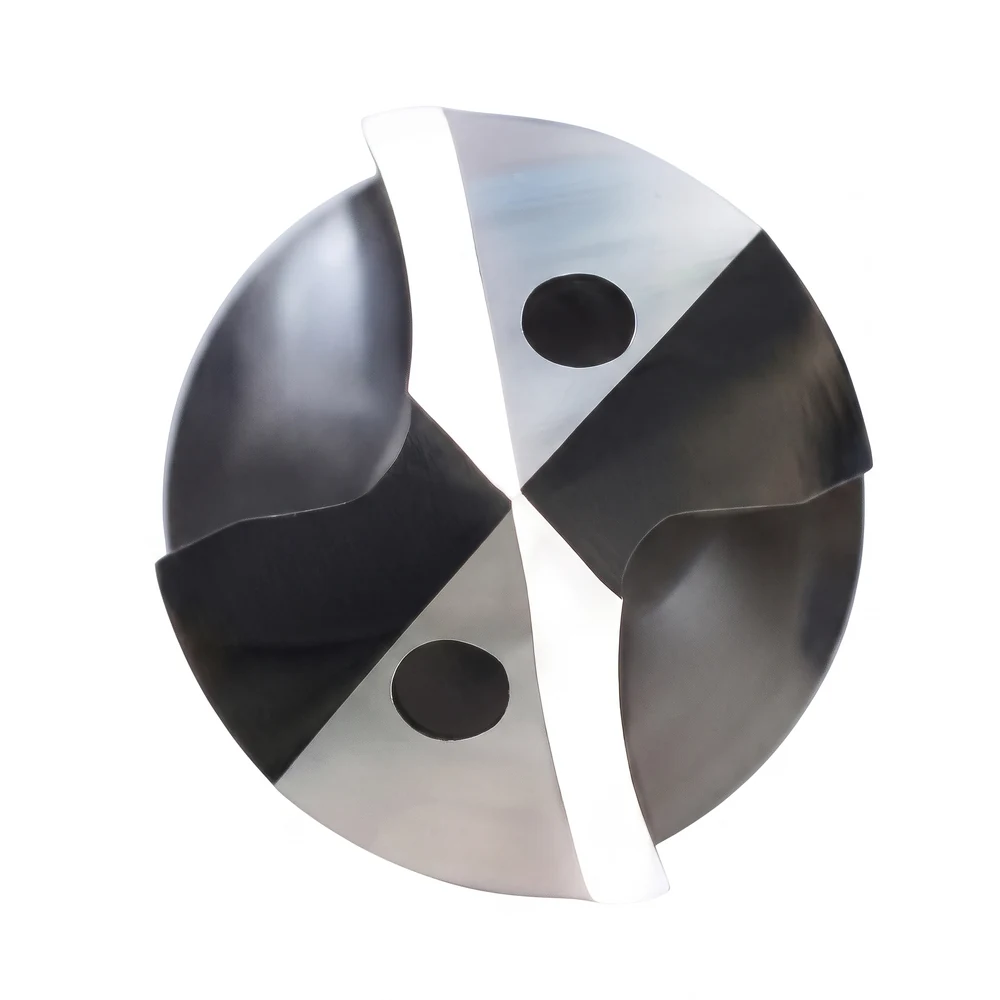

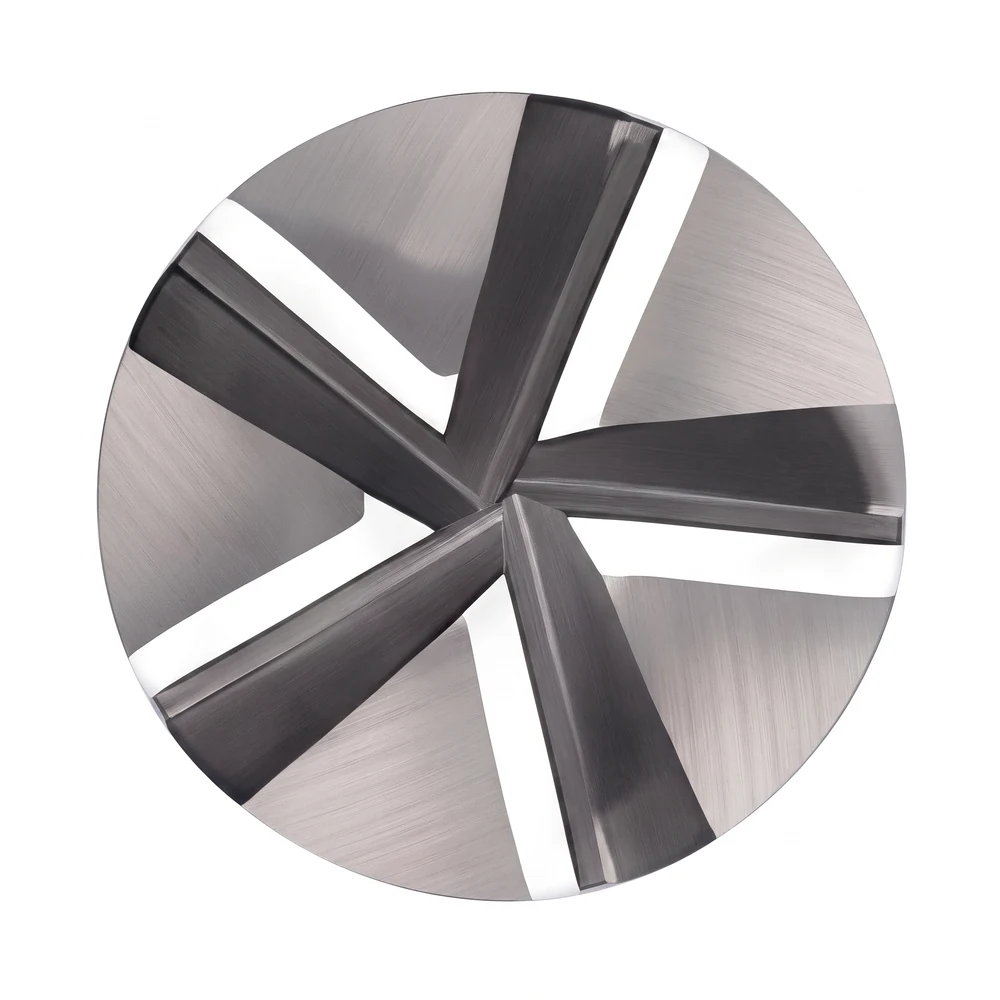

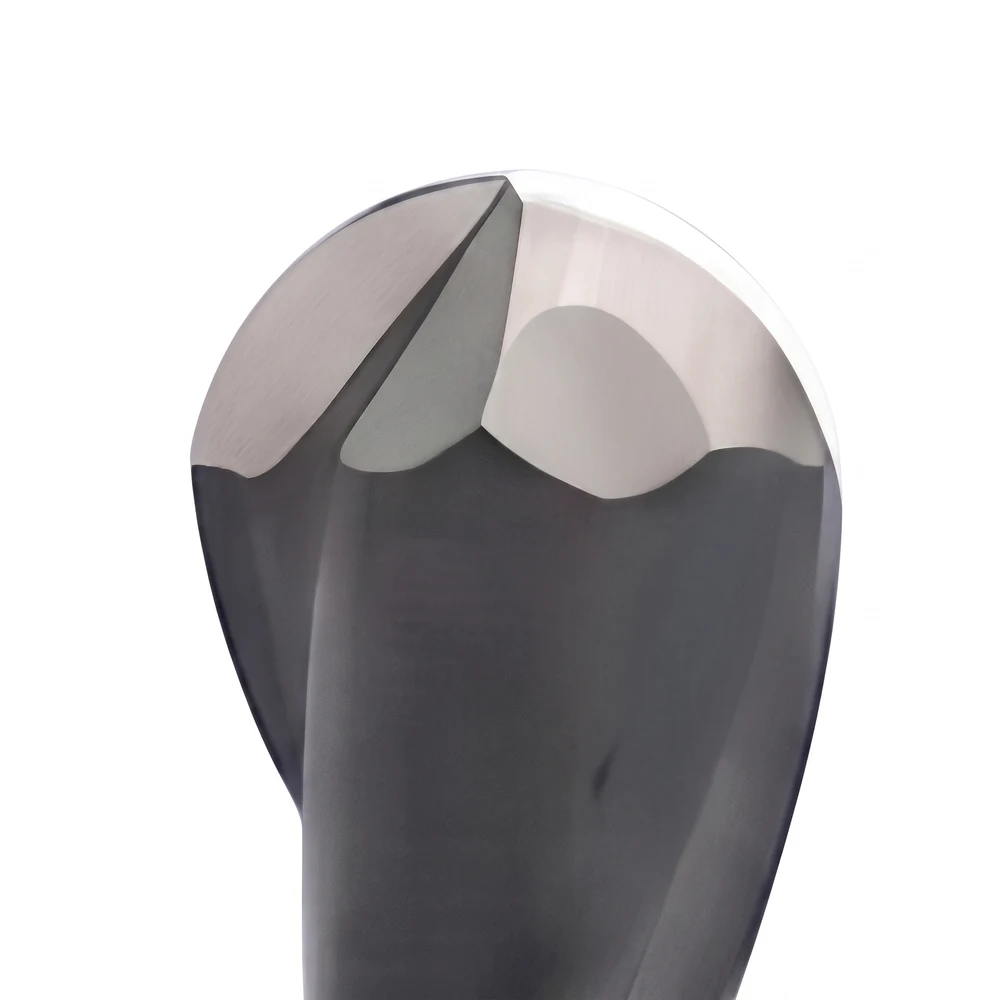

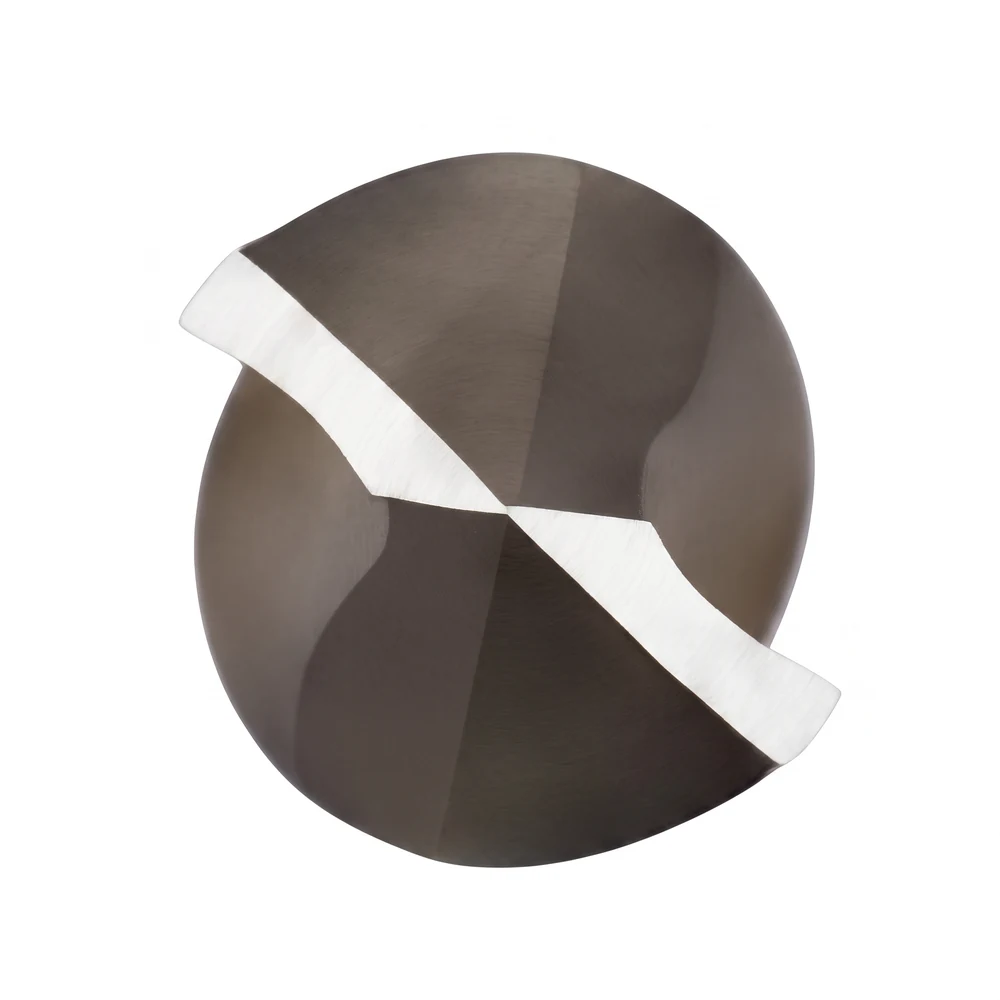

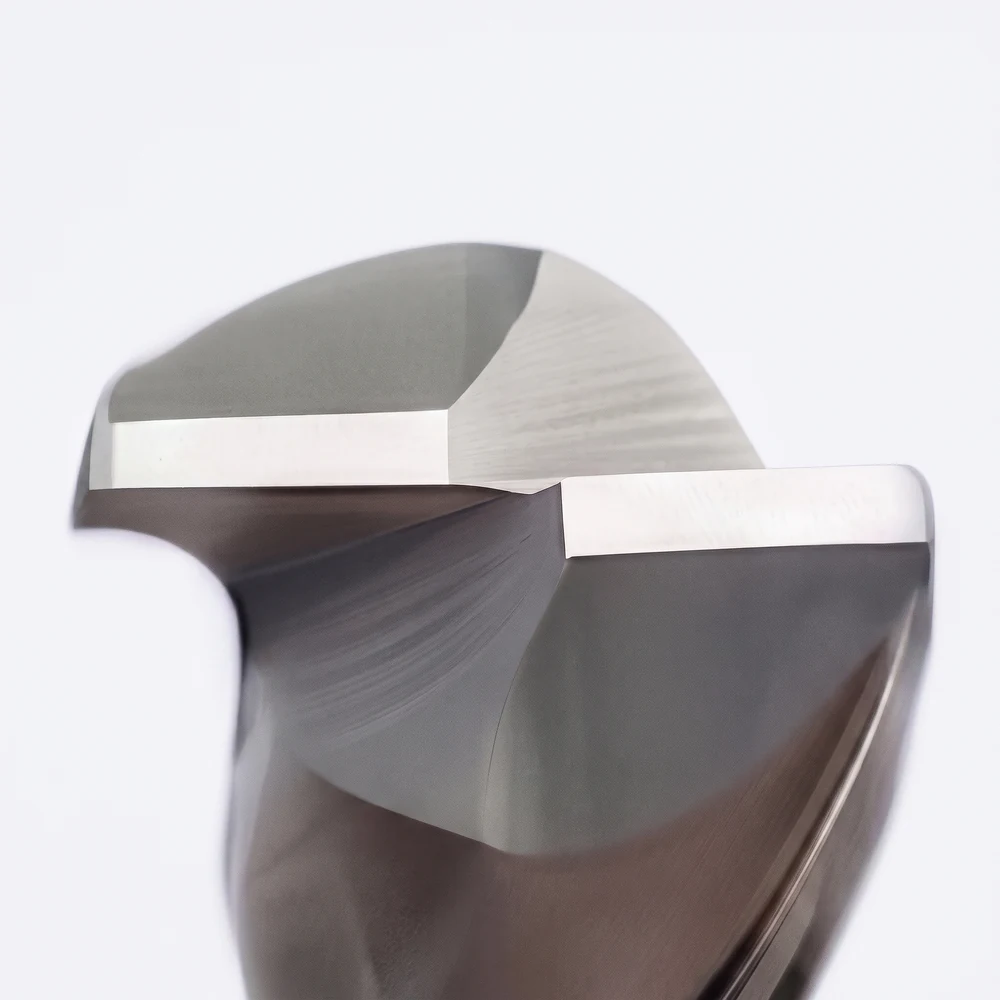

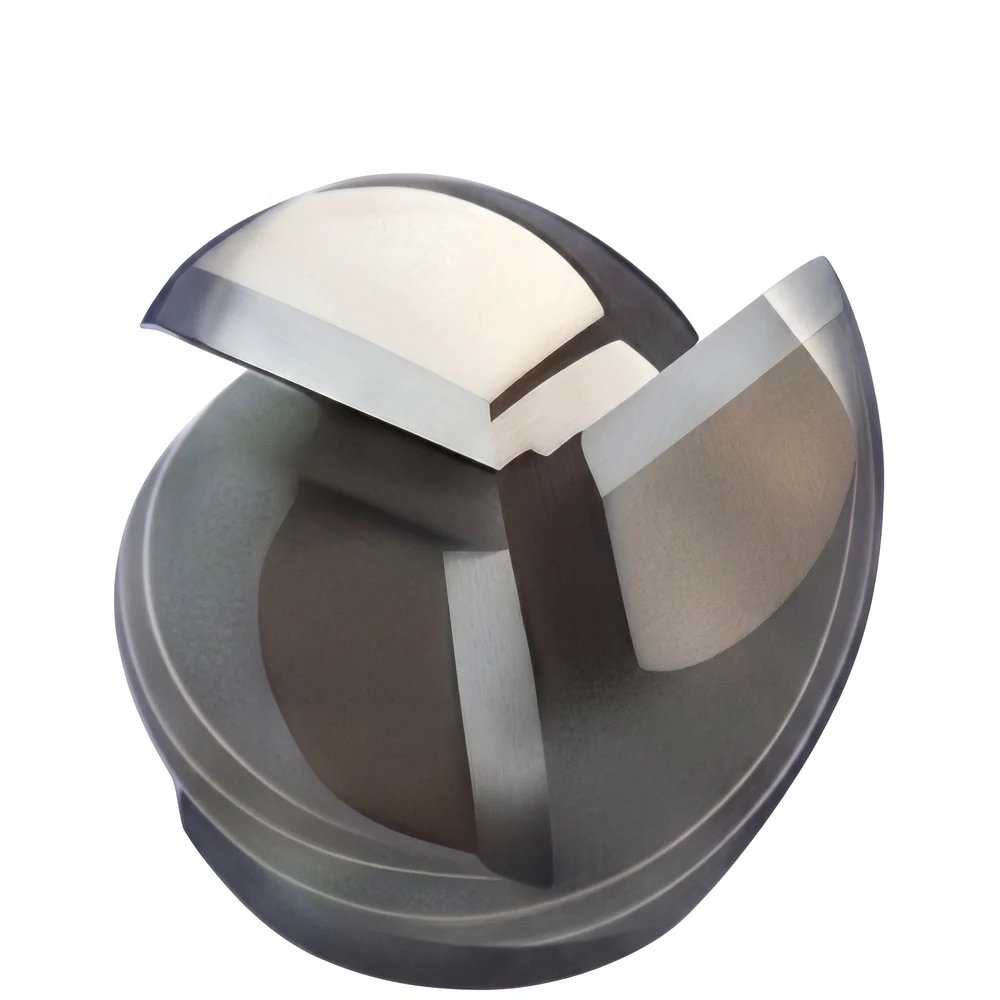

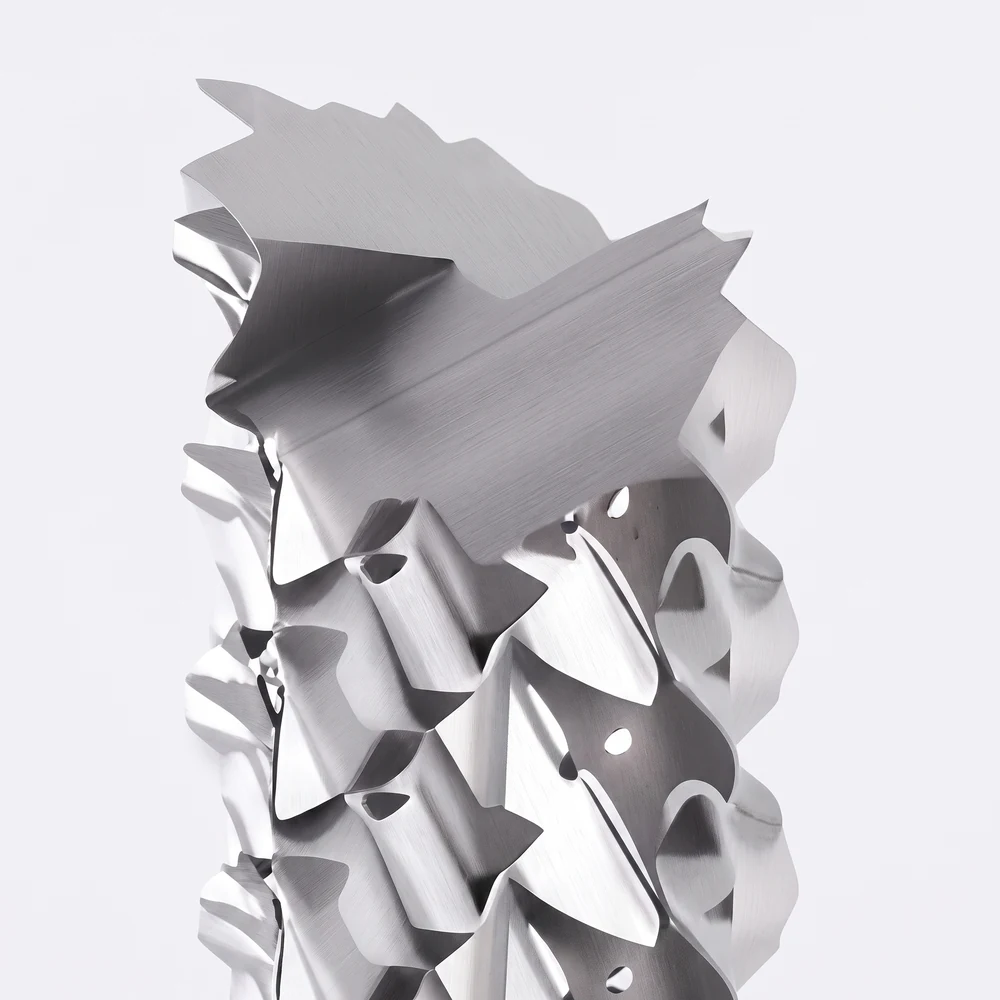

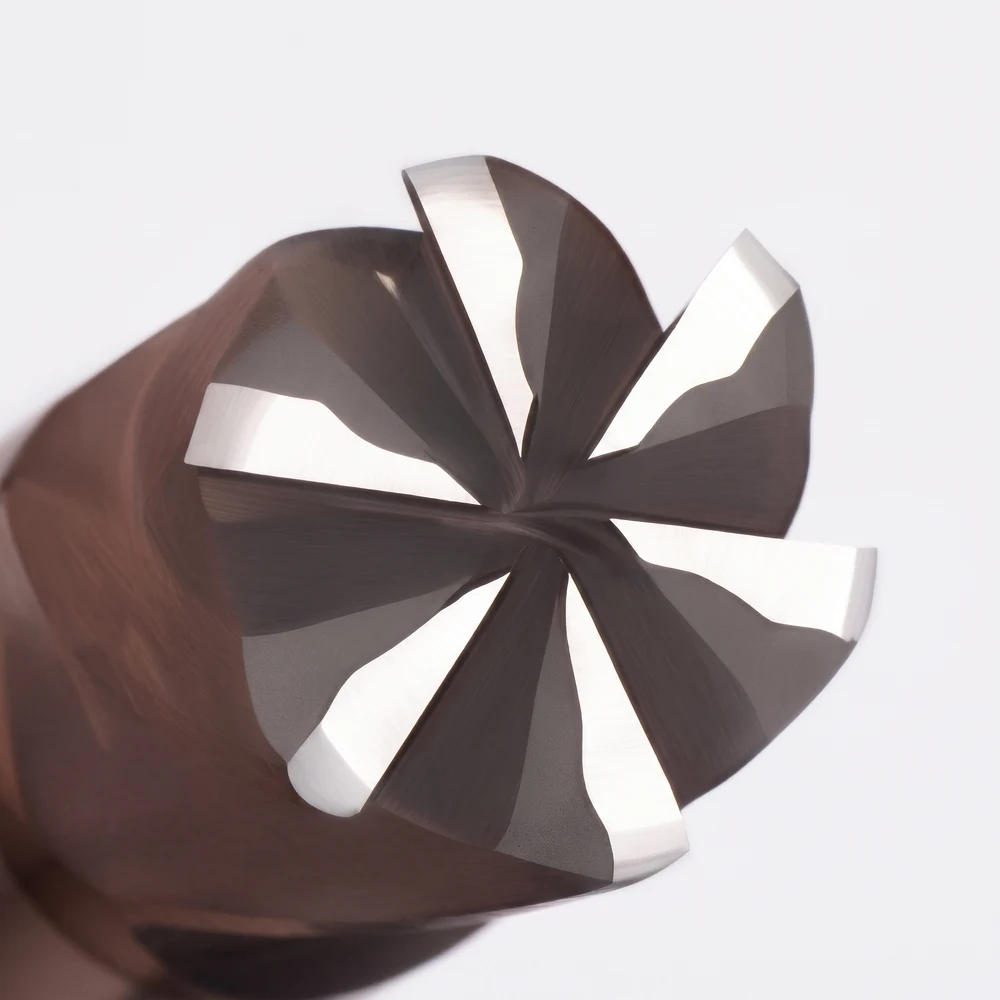

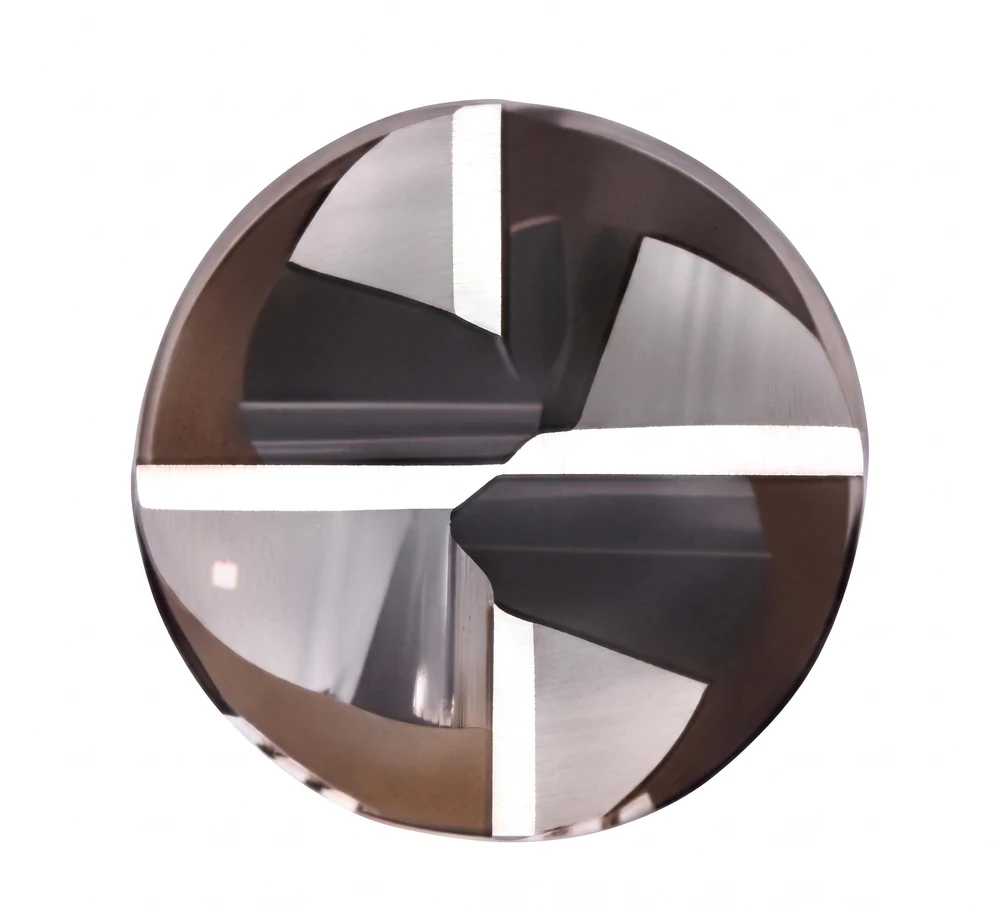

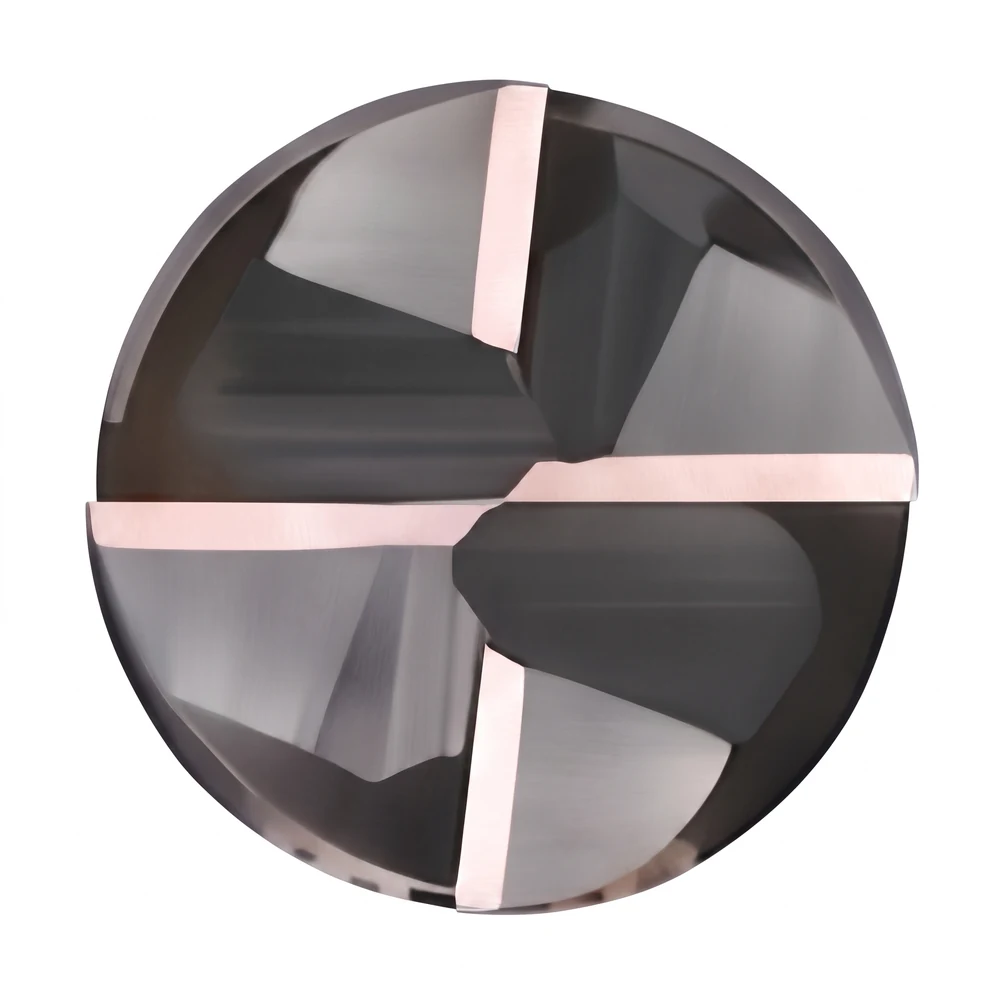

YC-05QD; 2, 3, 4, 5 ve 6 kanallı karbür parmak frezeler, eşit olmayan kanallı frezeler, radyüs ve küresel frezeler, tek ve çok ağızlı pah kırma takımları, gravür bıçakları, mısır frezeler, standart matkaplar, punta matkapları ve içten soğutmalı matkap uçları dahil 22 farklı takım geometrisini mikron düzeyinde hassasiyetle biler.
02Bilenen takımların kesme performansı orijinal takıma ne kadar yaklaşır?
Tam kapalı döngü çevrimiçi ölçüm probu ve AI destekli uzman sistem sayesinde takımın geometrik açıları ve kesici kenar formu %95 ve üzeri oranda geri kazanılır. İşletmeler kesici takım satın alma maliyetlerinde %30 ile %60 arasında doğrudan tasarruf sağlar.
03Matkap ucu bileme makinesi ile CNC takım bileme makinesi arasındaki fark nedir?
Portatif matkap ucu bileme makineleri yalnızca matkapları, çoğunlukla sabit uç açılarıyla (genellikle 118° veya 135°) yeniler; sonuç aparata ve operatörün dikkatine bağlıdır. YC-05QD gibi bir CNC takım bileme makinesi ise matkapların yanında parmak, küre, radyüs ve pah frezelerini de programlanmış geometriyle, prob ölçümüyle ve tekrarlanabilir hassasiyetle biler. Ayrıntılı karşılaştırma: Bileme makinesi seçim rehberi
04YC-05QD hangi çap ve boydaki takımları bileyebilir?
Bileme çapı 3 – 20 mm, bileme / taşlama uzunluğu 20 – 200 mm, maksimum sıkma çapı 20 mm'dir. Standart donanımdaki C20 pens seti 3, 4, 5, 6, 8, 10, 12 ve 16 mm çaplarını kapsar. X / Y / Z eksenlerinde konumlama hassasiyeti ve tekrarlanabilirlik ≤ 0.01 mm'dir.
05Makineyi kullanmak için uzman bir CNC operatörü ya da CAM yazılımı gerekir mi?
Hayır. Grafik kullanıcı arayüzü ve yapay zeka (AI) uzman sistemi sayesinde operatör yalnızca takım tipini ve çapını girer; tüm bileme açıları ve koordinatlar otomatik hesaplanır. G-kodu yazmak veya CAM uzmanlığı gerekmez.
06Bir karbür freze veya matkap kaç kez bilenebilir?
Takımın kesme boyuna, aşınma miktarına ve hasar tipine bağlıdır. Aşınma büyümeden bilenen karbür takımlar çoğu zaman birkaç kez yeniden kullanılabilir; her bilemede yalnızca aşınmış bölge kaldırıldığı için erken bileme toplam takım ömrünü uzatır. Ayrıntılar: Karbür freze bileme ve Matkap ucu bileme rehberleri.
07Kurulum, eğitim, garanti ve teknik servis süreci nasıl işler?
Bursa merkezli teknik ekibimizle Türkiye'nin her yerinde yerinde kurulum, kapsamlı operatör eğitimi ve teknik destek sağlıyoruz. Bileme taşı, pens gibi sarf malzemeleri ve yedek parçalar Bursa depomuzdan hızla temin edilir.
08YC-05QD fiyatı ne kadar, nasıl teklif alabilirim?
YC-05QD fiyatı, teslimat ve kurulum kapsamına göre işletmenize özel proforma teklif olarak iletilir. (0224) 441 20 28 numaralı telefondan, WhatsApp hattımızdan veya info@woxer.com.tr adresinden aynı gün içinde teklif ve teknik bilgi alabilirsiniz. Yatırımın geri dönüşünü tasarruf hesaplayıcısı ile kendi rakamlarınızla görebilirsiniz.
